بالگرد شاهد285

توسط sharh » يکشنبه 20 اسفند 1391 18:51




دستاوردها و اخبار هوانيروز
اشنایی با بالگرد تهاجمی شاهد 285
________________________________________
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 968x320 en 33KB.


شاهد 285 بالگردی تهاجمی است که در نمونه های زمینی و دریایی ساخته شده و در خط تولید قرار دارد. صنایع هوایی شاهد، پس از موفقیت در ساخت بالگرد ترابری شاهد278 کار ساخت نمونه رزمی و تهاجمی سبک را با جدیت بیشتری در دستور کار قرار داد که در سال 1385 به تولید بالگرد شاهد285 منجر شد.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 640x398 en 51KB.


این بالگرد از نوع تکنفره و برای اجرای مأموریت های نظامی از جمله شناسایی و گشت رزمی و پشتیبانی از نیروهای زمینی توسعه یافته است.در مأموریت شناسایی و گشت رزمی، اجرای عملیات گشت زنی در حال حمل سلاح و درگیری با واحدهای شناسایی شده دشمن در صورت لزوم و سنجش میزان توانمندی آنها و تسلیحات در اختیار آنان مدنظر می باشد که بالگردهای سبک، به دلیل ابعاد کوچکتر و مانورپذیری بالاتر، برای اجرای اینگونه مأموریت ها مناسبتر هستند.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 999x649 en 137KB.


در پشتیبانی از نیروهای زمینی، حمله به مواضع نیروهای دشمن، اجرای آتش روی آنها، انهدام سنگرهای دشمن و حمله به ادوات نیمه سنگین و سنگین(تانک ها، نفربرها و ...) که منجر به کاهش فشار روی نیروهای خودی می گردد در دستور کار است.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 640x405 en 23KB.

شاهد285 به عنوان یک بالگرد سبک و پر تحرک، دقیقاً در رده بالگردهایی برای اجرای هر چه بهتر مأموریت های پیش گفته قرار دارد.این بالگرد دارای برد بالای 800 کیلومتر بوده و مداومت پروازی مطلوب آن که حدود 5 ساعت است، امکان باقی ماندن آن در آسمان بدون نیاز به دفعات زیاد بازگشت برای سوختگیری را ممکن می سازد.

     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 528x332 en 140KB.

شاهد285 در حال شلیک راکت
استفاده گسترده از مواد کامپوزیتی غیر فلزی، علاوه بر کاهش وزن پرنده و جذب و کاهش انرژی امواج راداری، فواید دیگری نیز دارد. از آن جمله می توان به عدم ایجاد خوردگی و زنگ زدگی( که در فلزات، پدید می آید)و در نتیجه امکان کار در محیط های گوناگون، جذب و مستهلک کردن ارتعاشات تولیدی موتور و همچنین عمر و دوام بالاتر قطعات مربوطه اشاره داشت.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 854x484 en 68KB.

کاهش وزن پرنده در اثر استفاده از مواد کامپوزیتی که از فلزات سبکتر هستند، باعث افزایش وزن محموله قابل حمل این پرنده نیز می شود. به نظر می رسد در طراحی شکل بدنه، سعی بر ایجاد قابلیت های پنهان کاری راداری شده است که در استفاده از سطوح شکسته با زاویه های غیر 90 درجه، نمود دارد .

جایگاه حمل جنگ افزار، یک عدد در هر طرف بدنه است که هر یک امکان نصب یک یا دو پرتابگر هفت تایی راکت 2.75 اینچی را دارد.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 600x375 en 26KB.

در تصاویر مختلف بالگرد شاهد، تیرباری مستقر در دماغه دیده می شود، یک نمونه تیر بار کالیبر 7.62 میلیمتری ثابت و یک نمونه هم سوار بر یک مکانیزم دو درجه ازادی که امکان گردش در سمت( چپ و راست) و ارتفاع(بالا-پایین) را می دهد. همچنین بر روی سقف کابین آن نیز وسیله ای که به نظر یک سامانه الکترواپتیک یا حرارتی بوده و قابلیت نصب و جدا شدن را دارد، مشاهده شده است.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 1053x683 en 50KB.


نمونه دریایی :

با استفاده از طرح بالگرد شاهد285، یک نمونه دریایی هم توسعه داده شده که دارای شباهت های ظاهری بسیاری با نمونه زمینی است و شاهد285سی نامیده شده است. از جمله تفاوت های نمونه دریایی و زمینی شاهد 285، نصب یک رادار جستجوی سطحی در دماغه نمونه دریایی است که دارای شباهت هایی با انواع موجود در شناورهای دریایی تندرو می باشد و از اینرو کمینه برد آن بین 30 تا 40 کیلومتر تخمین زده می شود؛ این رادار به جای تیربار تک لول نصب شده است.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 873x295 en 32KB.

بالگرد شاهد 285 با موشک ضدشناور
رنگ استتار آبی روشن، برای محیط های دریایی در این نمونه، به کار گرفته شده و تاکنون دو نوع سلاح موشکی بر روی آن دیده شده است. موشک های شناخته شده ضد کشتی «کوثر» با وزن 120 کیلوگرم و برد حدود 25 کیلومتر(که در اثرشلیک از بالگرد، افزایش هم می یابد) که یک فروند در هر سمت بالگرد نصب شده است.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 1022x580 en 149KB.

بالگرد شاهد 285 به همراه موشک سدید-1
همچنین موشکی با نام «سدید1» که در مقر چهارتایی در دوطرف بالگرد نصب شده و بنا به اظهارات منابع، دارای هدایت لیزری و برد 10 کیلومتر است و احتمال بکارگیری این موشک در نمونه زمینی این بالگرد هم وجود دارد. البته سلاح های موشکی آزمایش شده بر روی این پرنده، تنها شامل انواع مذکور نیست
[مشاهده فقط برای اعضا امکان پذیر است . برای ثبت نام اینجا کلیک کنید ...]

     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 991x421 en 132KB.


شباهت های بسیاری بین دو نوع بالگرد شاهد 278 و 285 دیده می شود. در واقع تفاوت های ابعادی عمده، طول کشیده تر نمونه دریایی به اندازه یک متر و قطر بیشتر ملخ دم به اندازه 6 سانتی متر است. با توجه به اینکه بالگرد های خانواده شاهد، جزو اولین بالگردهای ایرانی هستند که به تولید انبوه رسیده و وارد یگان های عملیاتی شده اند و طراحان ایرانی در ایجاد تغییرات لازم بر روی آنها تلاش زیادی داشته اند، استفاده حداکثری از طرح ها، قطعات و سامانه های یکسان، باعث کاهش چشمگیر زمان توسعه طرح، هزینه های طراحی و تولید، فرایند آموزش خدمه پروازی و تعمیر و نگهداری گردیده و امکان استفاده از قطعات مشترک هر یک از دو نمونه را بر روی دیگری، در شرایط محیط رزمی فراهم می کند که به افزایش آمادگی عملیاتی این بالگردها در یگان های مربوطه نیز می انجامد.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 942x654 en 183KB.


بنابر ظاهر، ملخ های اصلی و ملخ های دم، بخش هایی از بدنه اصلی و دم در دو بالگرد شاهد 278 و 285 مشابه می باشند و با توجه به اطلاعات منتشره از توان موتور و بیشینه وزن برخواست این دو بالگرد، قاعدتاً موتور و سامانه انتقال توان نیز مشترک می باشند که جزء مهمترین بخش های هر بالگردی هستند.
همچنین سامانه های داخل کابین نیز دارای اشتراکات فراوانی هستند و از نمایشگرهای چندمنظوره(MFD) نیز در این بالگردها استفاده شده است.
     Deze afbeelding is verkleind. Klik op deze balk om de volledige afbeelding te bekijken. De originele afbeelding is 853x476 en 59KB.


مشخصات فنی، عملیاتی نمونه شاهد AH-85A :

مشخصات عملکردی :
سقف پرواز ایستایی(IGE) : 3350 متر
سقف پرواز ایستایی(OGE): 2040 متر
سقف پرواز سرویس: 4160 متر
بیشترین نرخ صعود: 6/7 متر بر ثانیه
بیشرین سرعت: 225 کیلومتر بر ساعت
برد(5000پایی): 875 کیلومتر
مداومت پروازی: 5 ساعت
مشخصات فنی :
طول: 84/11 متر
عرض: 78/2 متر
ارتفاع: 42/3 متر
قطر روتور اصلی: 16/10 متر
قطر روتور دم: 57/1 متر
وزن خالی: 820 کیلوگرم
حداکثر وزن برخاست: 1450 کیلوگرم
حداکثر قدرت موتور 420 اسب بخار
کاربردها :
• اجرای آتش با قابلیت درگیری نزدیک
• پرواز سرعت بالا در ارتفاع پایین
• جستجو و هدف یابی
• شناسایی رزمی
ویژگی‌ها:
• بدنه و پره ها از مواد مرکب پیشرفته
• عملکرد در شرایط جغرافیایی متنوع
• قابلیت انجام مأموریت‌های مختلف
• عملکرد بالا

منابع : مشرق نیوز

گرداورنده تصاویر مقاله : black-army.ir ( بلك ارمی - ارتش سیاه )[/]

کاربران زیر از شما کاربر محترم جناب sharh تشکر کرده اند:
Mahdi1944, Ali$amir, امام قلي خان, CentralWeb, كيارش, Present, Shahbaz, zoornachi, Amiiiin

New Member



no avatar
پست ها

8

تشکر کرده: 19 مرتبه
تشکر شده: 4 مرتبه
تاريخ عضويت

جمعه 13 بهمن 1391 21:03

آرشيو سپاس: 24 مرتبه در 3 پست

Re: بالگرد شاهد285

توسط hodhod2 » دوشنبه 21 اسفند 1391 08:46

پس کو عکساش

Novice Poster

Novice Poster



نماد کاربر
پست ها

79

تشکر کرده: 16 مرتبه
تشکر شده: 7 مرتبه
تاريخ عضويت

جمعه 8 مهر 1390 17:26

محل سکونت

تهران

آرشيو سپاس: 605 مرتبه در 87 پست

Re: بالگرد شاهد285

توسط hamid721 » دوشنبه 21 اسفند 1391 13:09

hodhod2 نوشته است:پس کو عکساش




این هم عکس هاش


http://airteamimages.com/pics/169/169043_big.jpg













*****************

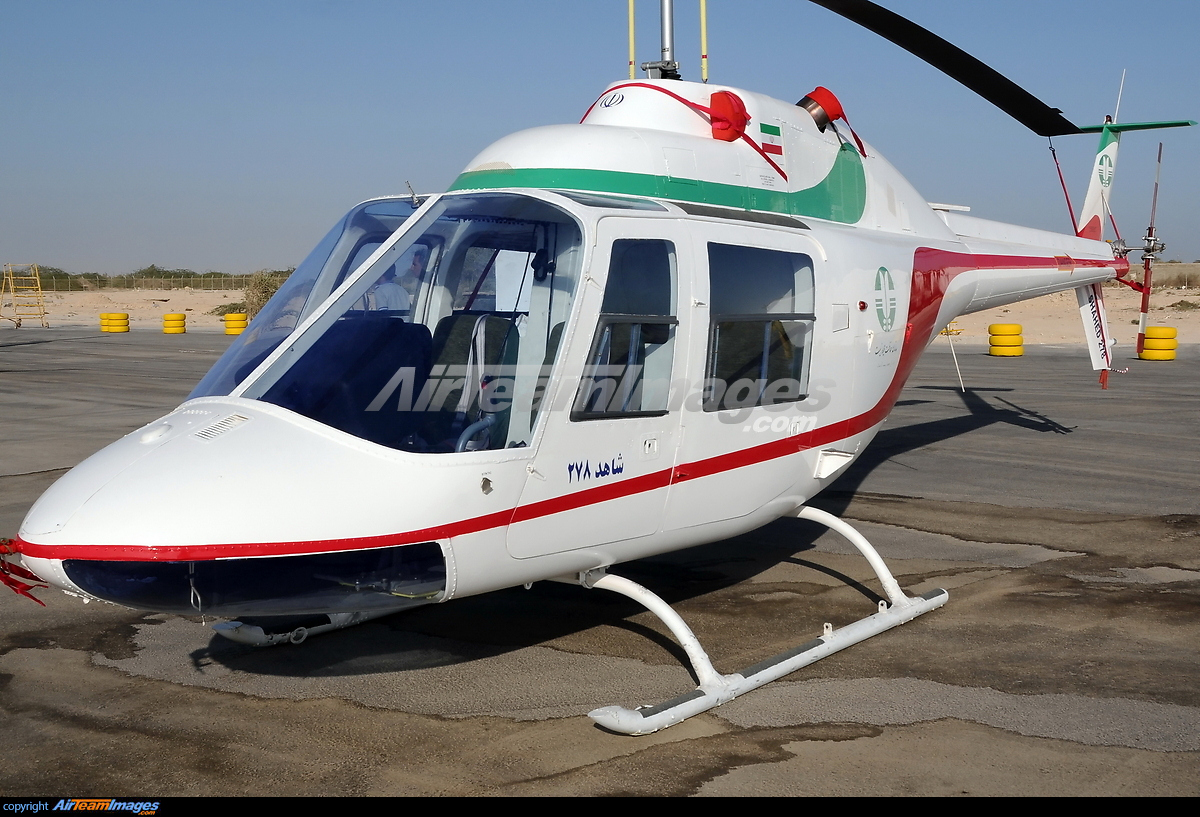

شاهد 278




اگر به فساد و ظلم مهلت داده شود، به صورت عادت در خواهد آمد و همانند موريانه، وطن را از درون نابود خواهد كرد.
................
اميليانو زاپاتا

فیلسوف آلمانی فردریک هگل می گوید :
"اساس توسعه جوامع انسانی با تاریخ ایران آغاز می شود، و این نقطه ی سرآغاز تاریخ جهان است."




کاربران زیر از شما کاربر محترم جناب hamid721 تشکر کرده اند:
Ali$amir, Amiiiin, Mahdi1944, srf020, anga2009, KH.I.A.2500, كيارش, Shahryar, zoornachi, Lord_Jason, Present, Mehrab373, Java, امام قلي خان, Ghost Rider

New Member



no avatar
پست ها

11

تشکر کرده: 0 مرتبه
تشکر شده: 1 مرتبه
تاريخ عضويت

سه شنبه 30 خرداد 1391 09:28

آرشيو سپاس: 14 مرتبه در 7 پست

Re: بالگرد شاهد285

توسط lkjjkl » دوشنبه 21 اسفند 1391 16:19

واقعا یکی از بدترین هلیکوپترهاست برای اینکه اون تیربار جلوش تکون نمیخوره تاره انگار یه تیربار دستی رو روش گذاشتن

Major II

Major II



نماد کاربر
پست ها

305

تشکر کرده: 0 مرتبه
تشکر شده: 11 مرتبه
تاريخ عضويت

پنج شنبه 23 شهریور 1391 11:57

آرشيو سپاس: 1706 مرتبه در 287 پست

Re: بالگرد شاهد285

توسط onbekende » دوشنبه 21 اسفند 1391 18:28

lkjjkl نوشته است:واقعا یکی از بدترین هلیکوپترهاست برای اینکه اون تیربار جلوش تکون نمیخوره تاره انگار یه تیربار دستی رو روش گذاشتن


سلام.

خوب اگر یک هلیکوپتر نظامی و تهاجمی قرار بود به دلیل ضعیف بودن تیربار بد باشد که هلیکوپتر OH 1 Ninja باید بدترین هلیکوپتر جهان باشد ! در حالی که اینطور نیست و این هلیکوپتر قابلیت های زیادی داره که نبود تیربار زیاد به چشم نمیاد.

Novice Poster

Novice Poster



نماد کاربر
پست ها

72

تشکر کرده: 0 مرتبه
تشکر شده: 0 مرتبه
تاريخ عضويت

جمعه 2 اردیبهشت 1390 01:40

آرشيو سپاس: 177 مرتبه در 57 پست

Re: بالگرد شاهد285

توسط isflooloo » سه شنبه 22 اسفند 1391 01:26

بالگرد میل 24(یا شاید 26 بود) هم در یکی از گونه هایش دارای تیر بار 30 م م ثابت بود.
