AIM-23 C sedleel

پست توسط xport70 » سه شنبه 30 تیر 1394, 11:26 pm

بسم الله الرحمن الرحیم

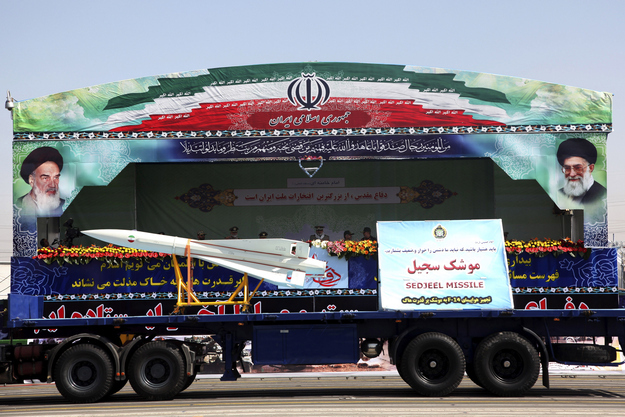

موشک سجیل یک موشک هوا به هوای هدایت نیم فعال راداری ساخت ایران است ،
که ورژن تغییر کاربری داده شده موشک زمین به آسمان ام‌آی‌ام-۲۳ هاوک محسوب میشود . موشک هاوک در حکومت قبلی ایران توسط محمدرضا پهلویشاه ایران از آمریکا خریداری و به خدمت گرفته شد.
در سال ۱۳۶۵ در پی فرسایشی شدن جنگ ایران و عراق و کمبود قطعات و تسلیحات آنبرد اف 14 تامکت مانند موشک فینیکس ، نیروی هوایی جمهوری اسلامی ایران با به کارگیری یکی از خلبانان آزمایش کننده خود به نام
سروان خلبان فریدون علی‌مازندرانی و بهره گیری از طرح اسراییل مبنی بر بکارگیری موشک هاوک بر جنگنده فانتوم که احتمالا این طرح به همراه تعداد کثیری از این موشک در ماجرای ایران کنترا وارد ایران شد ،
تصویر

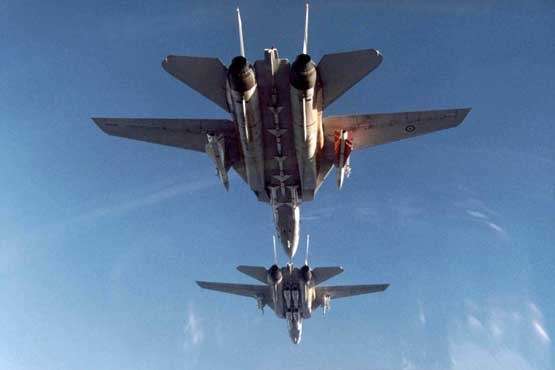

توانست این موشک را تا سال ۱۳۶۷ با رادار ای‌ان/ای‌دابلیوجی-۹ هماهنگ کرده و از پلتفرم تامکت شلیک کند . به ادعای سرهنگ علی مازندرانی ، ارتش جمهوری اسلامی ایران و کتاب نبرد در آسمان نوشته سرتیپ فضل الله جاویدنیا این موشک توانسته است
در سال ۱۳۶۷ یک میگ 29 نوع A را توسط اف 14 به هدایت کاپیتان عادلی منهدم کند .
تصویر
بعد از جنگ وزارت دفاع جمهوری اسلامی ایران با تولید داخلی ورژنهای مختلف موشک هاوک موسوم به سامانه مرصاد ، سامانه شلمچه ، سامانه شاهین و موشک هوا به هوای سجیل این تسلیحات را بومی سازی کرد.
تصویر
جهاد خودکفایی ارتش جمهوری اسلامی ایران با همکاری وزارت دفاع و پشتیبانی نیروهای مسلح ، طی تغییراتی توانسته است ضمن کاهش وزن موشک سجیل با حذف موتور اولیه و برخی سامانه های شلیک از زمین با افزایش سوخت اصلی
برد این موشک از 55 کیلومتر در نمونه اولیه به ۹۰ کیلومتر افزایش دهد.ضمنا وزارت دفاع طبق گفته مصطفی محمد نجار وزیر دفاع وقت ایران در حال انجام تستهایی جهت ارتقاع هدایت این موشک به شلیک کن و فراموش کن و همچنین تغییر موتور موشک
تصویر
و لود سوخت جدید به منظور افزایش سرعت موشک به ۴ تا ۵ ماخ است. ضمنا بعد از جنگ مشکل عدم تاخیر لانچ موشک به جهت جدا شدن از پایلون جنگنده و امکان آسیب رسیدن به جنگنده حل شد و اکنون موشک سجیل از یک موتور تاخیری استفاده میکند .
به گونه ای که پس از فشار دکمه شلیک توسط خلبان ، موشک از جنگنده جدا شده و پس از 10 متر سقوط و فاصله گیری از جنگنده موتور خود را روشن کرده و به سمت هدف پیش میرود.
تصویر
تصویر
محدودیتها :
موشک آیم-23 سجیل یک موشک ضد هواپیمای بسیار قوی است . کلاهک این موشک ۵۴ کیلوگرم در نمونه زمین به هوای هاوک است . اما در موشک سجیل به دلیل افزودن اویونیک جدید جهت همخوانی با رادار AN/AWG-9 تامکت مقدار خرج انفجاری
به طور محسوسی کاهش یافته و تنها از ۳۸ کیلوگرم خرج انفجاری استفاده میکند. با این وجود باز هم طبق استانداردهای موشک‌های میانبرد این مقدار مواد منفجره برای یک موشک میانبرد هواپایه زیاد است. معمولا از موشکهایی با این مقدار خرج جنگی
جهت انهدام بمب افکن هایی نظیر توپولف-۹۵ یا بوئینگ بی-۵۲ استراتوفورترس استفاده میشود . این وزن زیاد در حدود ۵۰۰ کیلوگرم برای یک موشک هواپایه باعث ایجاد محدودیت حمل توسط جنگنده میگرد . به همین دلیل جنگنده تامکت تنها دو تیر از این
موشک را میتواند در پایلون زیر بال حمل کند . در حالی که تامکت در حالت استاندارد میتواند شش موشک ایم-۵۴ فینیکس و دو موشک حرارتی ایم-۹ سایدوایندر یا چهار تیر موشک فینیکس دو تیر موشک ایم-۷ اسپارو و دوتیر موشک حرارتی سایدوایندر حمل کند .
تصویر

لینک ویدئو حمل دو فروند موشک سجیل توسط اف 14 تامکت
[لینک خارجی برای کاربران مهمان مخفی است، لطفا برای مشاهده لینک ثبت نام نموده و یا وارد سایت شوید]

== منابع ==
* [https://fa.wikipedia.org/wiki/%D8%A7%D9%85%E2%80%8C%D8%A2%DB%8C%E2%80%8C%D8%A7%D9%85-%DB%B2%DB%B3_%D9%87%D8%A7%D9%88%DA%A9 ویکی پدیا موشک هاوک]
* [http://www.hamshahrionline.ir/details/82918 -همشهری آنلاین - بهره برداری از خط تولید سامانه ضد هوایی شاهین ]
* [http://www.tasnimnews.com/Home/Single/452211 -تامکت‌های مجهز به موشک سجیل؛ تحولی گمنام و بومی در تسلیح F۱۴های ایرانی + عکس ]
* [http://www.centralclubs.com/topic-t8130.html-استفاده ايران از موشک هاوک بر روي اف- 14]
* [http://irinn.ir/news/63086/%D8%B3%D8%AC%DB%8C%D9%84-%D8%A7%DB%8C%D8%B1%D8%A7%D9%86%DB%8C-%D8%AF%D8%B1-%D8%AA%D8%A7%D9%85%DA%A9%D8%AA-%D8%A2%D9%85%D8%B1%DB%8C%DA%A9%D8%A7%DB%8C%DB%8C-سجیل ایرانی در تامکت آمریکایی]
* [http://combatace.com/topic/72591-strike-fighters-2-screenshots-and-beer/page-91 - AIM-23C]
* [http://wp.scn.ru/en/ww4/f/846/33/0-موشک سجیل زیر بال اف۱۴ ]
* [http://defence.pk/threads/islamic-republic-of-iran-air-force.227981/-Islamic Republic of Iran Air Force ]

Administrator
Administrator
نمایه کاربر
پست: 15727
تاریخ عضویت: جمعه 7 بهمن 1384, 7:51 pm
سپاس‌های ارسالی: 71254 بار
سپاس‌های دریافتی: 31369 بار
تماس:

Re: AIM-23 C sedleel

پست توسط Mahdi1944 » دو شنبه 26 مرداد 1394, 2:07 am

  ,
از مقاله‌ی زیبایی که ارسال کردید صمیمانه سپاسگزارم، امیدوارم این روند ادامه داشته باشه و شاهد مقالات بیشتری از شما در این حوزه باشیم :razz:
