مدار ساده،روشن کردن دوLEDدر2وضعیت با 1کلید((میکروسوئیچ))

پست توسط sinaset » یک شنبه 8 اردیبهشت 1398, 11:32 am

بنام خدا
باسلام


میکروسوئیچ،یک نوع کلید است،که سه پایه دارد! به نام های C NO NC وقتی کلید در وضعیت ازاد (یا معمولی) باشد، جریان برق بین پایه C و NC برقرار می باشد! اما وقتی کلید میکرو سویئچ زده شود، ارتباط بین دو پایه C و NO برقرار میشود!

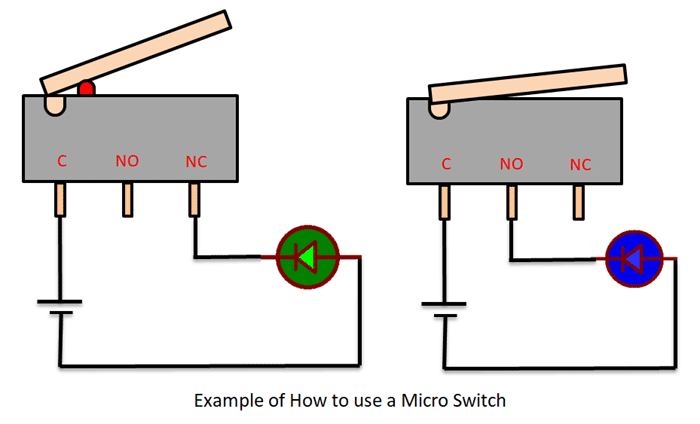

در مدار ساده زیر، LED ابی رنگ،پایه منفیش به NO وصل است و LED سبز رنگ،پایه منفی ایش به NC و هر دو LED سبز و ابی پایه مثبتشان به منبع تغذیه وصل می باشد! حال وقتی سوئیچ ازاد باشد،LED سبز روشن است! و وقتی سوئیچ فشرده شود، LED ابی روشن میشود!

تصویر
در مدار بالا می توان از ولتاژ ها با مقاومت مختلف استفاده کرد ،جهت کسب ولتاژ و مقاومت مورد نیاز این تاپیک "روشن کردن یک LED با باتری مختلف " را مطالعه فرمایید. (*همچنین تا حدود اگر دو عدد باتری قلمی 1.5 ولتی را هم سری کنید، تا ولتاژ 3 ولت را بدست بی اورید،هم می توانید بدون نیاز به مقاومت،مدار بالا را ازمایش کنید! اما خوب بودن مقاومت باعث میشود،خطر سوختن LED خیلی کاهش پیدا کند)

باتشکر.
