مدار ساده محافظ وسایل برقی با ترایاک

پست توسط sinaset » سه شنبه 27 مرداد 1394, 11:35 am

با سلام

مدار ساده محافظ وسایل برقی با ترایاک

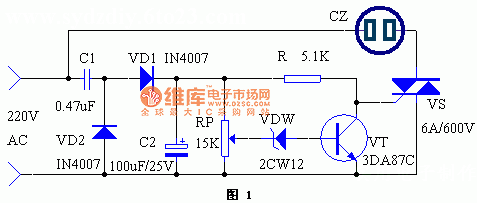

در مدار ساده و جالب زیر به کمک المان های ساده و کم هزینه یک مدار محافظ با ترایاک طراحی شده !!!!
به کمک پتانسیو می توانید ولتاژ راتنظیم کنید.

 تصویر  .
