آمپر متر ساده، فقط با یک مقاومت 1 اهمی!

توسط sinaset » چهارشنبه 2 دی 1394 09:14

بنام خداوند بخشنده و مهربان
با سلام

آمپر متر ساده، فقط با یک مقاومت 1 اهمی!(و به کمک مولتی متر)

شما می توانید فقط با یک مقاومت 1 اهمی، امپر در حال مصرف یک مدار را اندازه بگیرید، حتما می پرسید چطور؟!

وقتی که برق از درون یکی مقاومت عبور می کند. به ازای ، هر میزانی جریانی که مدار درخواست می کند و از منبع تغذیه می کشد.مقداری ولتاژ بر روی مقاومت افت می کند(به زبان ساده تر،ولتاژ کاهش پیدا می کند)، حال ما با محاسبه میزان افت ولتاژ می توانیم،امپر در حال مصرف مدار را بدست بیاریم.

فرمول محاسبه افت ولتاژ بر روی مقاومت بدین شکل می باشد . ولت افت کرده تقسیم بر مقاومت. که نتیجه نهایی میشود امپر در حال مصرف مدار شما.!

به عنوان مثال: تصور کنید،مداری روشن می باشد، و چیزی حدود 0.020 ولت ( 20 میلی ولت) بر روی مقاومت 5 اهمی، ولتاژش کاهش یافته. این مدار در حال مصرف چه میزان جریان می باشد؟


0.020 تقسیم بر 5 = میشود 0.004 (حدود 4 میلی امپر) مصرفش می باشد ... به همین راحتی .


اما حالا برای اینکه ما خیلی سریعتر بتوانیم بدون محاسبه! امپری در حال گذر مدار را به کمک مقاومت بدست بیاروم، فقط کافیست یک مقاومت 1 اهم سر راهش بگذاریم.


با انتخاب این مقاومت، به ازای هر 1 میلی ولت،کاهش، 1 میلی امپر،جریان عبور می کند .

به عنوان مثال: مداری 0.020 میلی ولت بر روی مقاومت 1 اهم، افت پیدا کرده است،چه میزان جریان در حال عبور از مدار می باشد؟!

0.020 تقسیم بر 1 اهم = 0.020 (که میشود همان!) یعنی 20 میلی امپر .


نحویه اندازه گیری ولتاژ افت پیدا کرده بر روی مقاومت.

بسیار ساده می باشد. اولین نکته، مقاومت 1 اهم را دقیقا ابتدا مدار و در جهت منفی مدار قرار دهید (* منظور از ابتدا مدار،یعنی دقیقا قبل از همه چیز، تا که بتوانید بخوابی امپری مصرف همه قطعات رو بدست بیاورید)

یک چیزی شبیه طرح مدار پایین


در تصویر بالا LOAD همان مدار مصرفی ماست و R ohm هم، همان مقاومت 1 اهمی ماست که در سمت منفی مدار وصل شده است.

حال وقتی مدار  را روشن کنیم، مولتی متر را در  وضعیتش  اندازه گیری 2 ولت DC قرار میدهیم .. سپس پراب منفی را به سمت منفی مقاومت 1 اهم میزنیم، و پراب مثبت را به سمت دیگر مقاومت میزنیم. حالا هر عددی که بر روی مولتی نماش داده شود، در واقع همان امپر مصرفی شما می باشد.

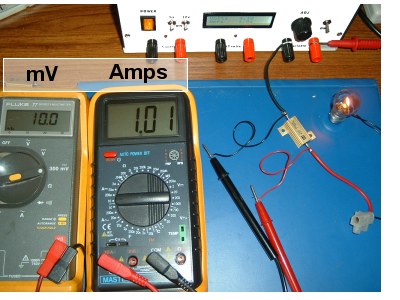

همانجور که در تصویر بالا می ببینید. مولتی متر اولی از سمت چپ، در وضیت اندازه گیری ولتاژ می باشد.مولتی متر دوم،در وضعیت اندازه گیری امپر می باشد. و (و LCD را هم مد نظر نگیرید!)
هر دو تقریبا یک عدد را نشان میدهند . و ان عبور جریان 1 امپری  از مدار می باشد.
همانجور که در تصویر بالا می ببینید. پراب های مولتی متر بدرستی به اول و انتهایی مقاومت وصل شده..
(* مقاومت تصویر بالا از نوع توان بالا و به همران هتسینگ می باشد)

نکته: اگر می خواهید زیر 1  امپر را نهایت اندازه بگیرید. یک مقاومت 1 اهم،1 واتی را خریدای کنید،اگر می خواهید زیر 2 امپر را اندازه بگیرید،یک مقاومت 1 اهمی، 2 واتی را خریدای کنید ( و به همین ترتیب هر چقدر خواستید امپر بیشتری را اندازه بگیرید،مقاومت باتوان بیشتری را تهیه کنید،که باعث سوختن مقاومت نشود)
باتشکر.
