روشن کردن یک LED با باتری مختلف

پست توسط sinaset » دو شنبه 12 فروردین 1398, 3:48 pm

بنام خدا
باسلام

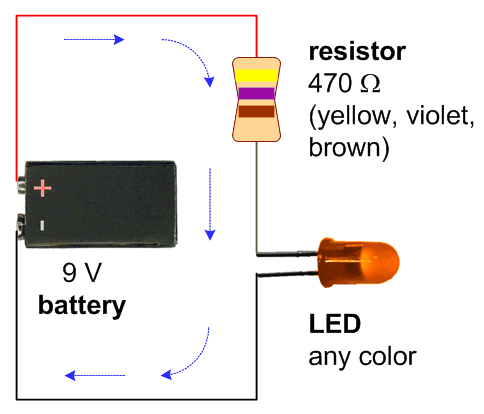

روشن کردن LED با کمک باتری کتابی (9ولتی)

تصویر
برای روشن کردن این مدار! از سه قطعه یعنی مقاومت 470 اهمی و یک LED و باتری کتابی استفاده شده!

قسمت منفی LED به سمت منفی باتری اتصال پیدا می کند! و قسمت مثبت LED به سمت مقاومت 470 اهم اتصال پیدا می کند! و طرف دیگر مقاومت 470 اهم نیز به سمت مثبت باتری کتابی اتصال پیدا می کند!

این یک مدار بسیار ساده در الکترونیک می باشد! وجود مقاومت در مدار،باعث میشود،طول عمر LED بسیار بسیار زیاد تر شود! و مقاومت ولتاژ را افت میدهد،و مانع رسیدن ولتاژ و جریان بیش از اندازه به LED میشود و نسبت به اهم که دارد! می تواند این ولتاژ و جریان را بیشتر کمتر کند! که برای مدار بالا بین 300 اهم تا 1 کیلواهم مقاومت مورد قبول می باشد! (و هر چقدر اهم بیشتر باشد! نور LED نیز کمتر میشود) و هر چقدر اهم کمتر باشد! و LED بیشتر داغ کند! طول عمر کمتری خواهد داشت.

باتشکر.
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.

Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22073 بار

Re: روشن کردن یک LED با باتری مختلف

پست توسط sinaset » دو شنبه 12 فروردین 1398, 4:07 pm

در مدار های پایین نیز می توانید مقاومت مورد نیاز،برای روشن کردن LED در جریان برق مختلف باتری ها را ببینید!
*لازم به ذکر است،جریان یا امپر باتری ها مهم نیست! مسئله ولتاژ باتری هاست! و به نسبت ان باید مقاومت مورد نیاز گذاشته شود

روشن کردن LED با باتری 3 ولتی!(دو عدد باتری 1.5 ولتی سری شده)
(مقاومت مورد نیاز 10 اهم)
تصویر
روشن کردن با باتری 9 ولتی
(که در پست اول نیز گذاشته شده بود)
تصویر
روشن کردن با باتری 12 ولتی
(مقاومت مورد استفاده 560 اهم)
تصویر
--
در مجموع!
(برای باتری 6 ولتی نیز، 390 اهم)
تصویر
