پهپاد فطرس بزرگترین هواپیمای بدون سرنشین ایران

پست توسط arteash » چهار شنبه 7 خرداد 1399, 10:25 am

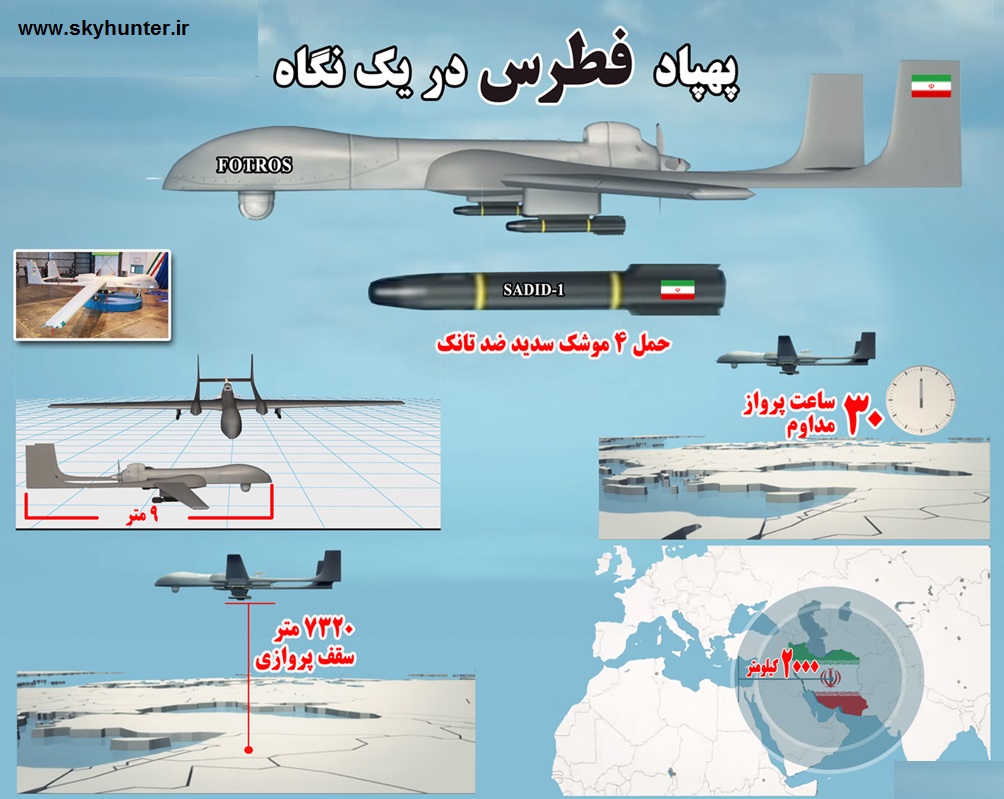

  تصویراین پهپاد راهبردی با شعاع عملیاتی تا ۲۰۰۰ کیلومتر، سقف پرواز ۲۵۰۰۰پا (حدود ۷۶۲۰متر) و قابلیت ۱۶ تا ۳۰ ساعت پرواز مداوم قادر است علاوه بر مأموریت‎های شناسایی و مراقبت با مسلح شدن به موشک‎های هوا به سطح و انواع راکت‎ها، مأموریت‎های رزمی را نیز انجام دهد.اواخر آبان ماه سال ۱۳۹۲ و در ادامه معرفی چندین پهپاد دارای قابلیت رزمی در سال جاری، «فطرس» که از آن با عنوان راهبردی‎ترین پهپاد جمهوری اسلامی ایران یاد می‎شود توسط وزیر دفاع و پشتیبانی نیروهای مسلح رونمایی شد. در سال جاری پس از پهپاد سریر، حماسه و شاهد-۱۲۹، فطرس چهارمین پهپاد با قابلیت رزمی و دومین پهپاد ارتفاع پروازی متوسط و برد بلند (MALE) معرفی شده توسط کشور است.


تصویر

 همانطور که از تصاویر پیداست، فطرس دارای تمام ویژگی‎های نوعی و ظاهری یک پهپاد مداومت پروازی بالا و سرعت متوسط (در مقیاس پهپادها) است که عمدتاً شامل دهانه بال زیاد (دستکم در حدود ۱۴ تا ۱۶ متر) با عرض (وتر) بال کم که تضمین کننده ضریب منظری بالا خواهد بود، کمترین میزان زاویه عقب‎برگشتگی بال، بال با نسبت ضخامت بالا که در کنار ابعاد قابل توجه آن، فضای کافی برای سوخت مورد نیاز را فراهم می‎کند و تعدد سطوح کنترلی برای افزایش قابلیت اطمینان است.
 شکل دماغه فطرس شباهت بالایی با بخش متناظر در پهپاد حماسه دارد و تنها همین دو پهپاد ایرانی از چنین ظاهری برخوردار هستند. همچنین از نظر پیچیدگی سطوح بدنه و بال، فطرس را می‎توان یکی از دو نمونه برتر کشور به شمار آورد در واقع سطوح منحنی جلوی بدنه و نواحی اتصال بال به بدنه – مثلاً در مقایسه با پهپاد شاهد۱۲۹ – گویای تلاش برای ورود به رده جدیدی از توانمندی‎های ساخت است.
 اخیرا و با گفتگوی مدیر پروژه پهپاد فطرس با یکی از نشریات تخصصی وابسته به وزارت دفاع و پشتیبانی نیروهای مسلح، مشخص شده که این پهپاد استراتژیک، جهشی مهم در عرصه طراحی و تولید هواپیماهای بدون سرنشین در کشورمان محسوب می شود و باید نگاهی عمیق تر به این تولید جدید صنایع دفاعی کشورمان داشت.
 با توجه به اینکه این پهپاد به همراه شاهد۱۲۹ بزرگ‎ترین نمونه‎های ساخته شده توسط کشورمان محسوب می‎شوند برای رسیدن به کارایی پروازی بالا و عملکرد بهینه بال از سطوح متحرک متعدد (برآ افزا) در لبه فرار بال (لبه عقبی بال) استفاده شده که در شرایط مختلف پروازی با تغییر زاویه آنها عملکرد پهپاد در برخاستن، فرود و پرواز کروز بهبود می‎یابد. در حالی که از قراردادن سطوح متحرک افزاینده “برآ” در لبه حمله بال برای پرهیز هر چه بیشتر از افزایش وزن صرف نظر شده است.


تصویر

 به گفته مدیر پروژه پهپاد فطرس، موتور این پهپاد ساخت داخل بوده و ملخ آن از نوع دارای گام متغیر و کامپوزیتی است. ساخت داخل بودن موتور این پهپاد به معنی رفع یکی از گلوگاه‎های مهم برای تولید و عملیاتی نگه‎داشتن این پهپاد به تعداد لازم است. به علاوه موتور مورد نیاز برای استفاده در یک پهپاد برد بلند و مداومت پروازی بالا که حامل حسگرهای ارزشمندی است باید ضمن کارایی مطلوب از نظر نسبت رانش تولیدی به وزن و مصرف ویژه سوخت از قابلیت اطمینان بالایی هم برخوردار باشد که به نظر می‎رسد در پهپاد فطرس این نیاز مهم حاصل شده است.
 به گفته وزیر دفاع و پشتیبانی نیروهای مسلح، اعتبارسنجی پهپاد فطرس در تخصصی‎ترین آزمایشگاه‎ها و مراکز آزمون در کشور با موفقیت صورت گرفته و آزمایش‎های زمینی استاندارد بین‌المللی در سرعت کم، متوسط و بالا و آزمایش پروازی با موفقیت و با نتایجی فراتر از اهداف طراحی حاصل شده است.

 برای هر پهپاد دوربرد و مداومت پروازی بالا رسیدن به میزان بسیار بالایی از قابلیت اطمینان لازم است خصوصاً اگر این پهپاد حامل حسگرهای ارزشمندی باشد و مأموریت‎های مهمی بر عهده داشته باشد بنا بر این اجرای آزمایش‎های کامل و سخت‎گیرانه بر روی فطرس نویدبخش رسیدن به این عامل مهم است.به نظر می‎رسد در فطرس نیز مانند شاهد۱۲۹ تمام محموله رزمی در دو جایگاه زیر بال‎ها حمل شود هر چند که افزایش تعداد آنها نیز دور از دسترس نیست. البته با توجه به ابعاد موشک مشاهده شده زیر بال فطرس امکان حمل تعداد بیشتری از آن در همین جایگاه حمل سلاح نیز وجود دارد.
 سلاح‎های دیگر مانند بمب‎های هدایت شونده، موشک‎های سبک ضد کشتی و راکت‎های هوا به سطح نیز از دیگر سلاح‎هایی است که حمل آنها توسط فطرس قابل تصور است. همچنین موشک‎های هوا به هوا دستکم در رده موشک‎های دوش‎پرتاب نیز در صورت افزوده شدن به تسلیحات فطرس آن را به عنوان یک ابزار مهم در کمک به پدافند هوایی کشور توانمند می‎سازد.


توانمندی‎هایی عملیاتی
 تصویر

 به گفته این مقام مسئول، مأموریت‎های قابل اجرا توسط فطرس شامل موارد نظامی و غیرنظامی از جمله مراقبت از مرزهای دریایی و زمینی و کنترل نوار مرزی به منظور مبارزه با قاچاق، دیده‎بانی از خطوط لوله‎های نفتی، رله ارتباطی و مخابراتی، کنترل رفت و آمد جاده‎ها، مطالعات هواشناسی، دیده‎بانی مناطق حادثه دیده در زلزل و آتش‎سوزی و سیل، محیط‎بانی برای حفاظت از محیط زیست، عکسبرداری جهت تهیه نقشه‎های جغرافیایی، ارسال فیلم و عکس‎های دقیق از مواضع دشمن، هدف‎یابی و ارسال مختصات هدف، گردآوردی داده‎های سیگنالی و جنگ الکترونیک در مدت پروار بیش از یک روزه این پهپاد است.
 وی همچنین اضافه کرده است که این پهپاد راهبردی با شعاع عملیاتی تا ۲۰۰۰ کیلومتر، سقف پرواز ۲۵۰۰۰پا (حدود ۷۶۲۰متر) و قابلیت ۱۶ تا ۳۰ ساعت پرواز مداوم قادر است علاوه بر مأموریت‎های شناسایی و مراقبت با مسلح شدن به موشک‎های هوا به سطح و انواع راکت‎ها، مأموریت‎های رزمی را نیز انجام دهد.
 به گفته یکی از مسئولان دفاعی کشورمان، این پهپاد دارای هدایت اتوماتیک و هدایت توسط خلبان زمینی بوده و سرعت آن ۱۴۰ تا ۲۵۰ کیلومتر است. بنا بر این، برد عبوری پهپاد فطرس را می‎توان بیش از ۴۰۰۰ کیلومتر محاسبه کرد.حضور یکی از فرماندهان نیروی هوایی ارتش (نهاجا) در مراسم رونمایی رسمی از فطرس دارای این پیام است که نهاجا از کاربران اصلی این پهپاد خواهد بود که در ادامه به برخی از کاربردهای فطرس برای این نیرو اشاره خواهیم کرد.

موشک‎های هوا به سطح زیر بال فطرس
 تصویر


 از جمله مأموریت‎های قابل واگذاری به فطرس به عنوان یک پهپاد با مداومت پروازی بالا نظارت الکترونیکی و جاسوسی مخابراتی و سیگنالی است کاری که امروز نمونه‎ای از هواپیمای سی-۱۳۰هرکولس با نام خفاش و نمونه‎ای از بوئینگ-۷۰۷ با نام صدف برای نهاجا انجام می‎دهند و با توجه به تهدیدات پیرامونی نیاز به گسترش چنین ناوگانی کاملاً محسوس است. این هواپیماها با قابلیت‎های ویژه خود از دوران جنگ تحمیلی تا کنون خدمات کلیدی در اجرای موفق مهمترین عملیات‎های هوایی کشور داشته‎اند.
 همچنین در مأموریت‎های گشت دریایی با سامانه‎های الکترواپتیکی و حسگرهای دیگر خصوصاً حسگرهای غیرفعال مانند سامانه ردیابی تغییرات میدان الکترومغناطیسی زمین برای ردیابی زیردریایی‎ها این پهپاد بسیار مفید خواهد بود. در واقع فطرس می‎تواند بیش از یک روز در مسافت صدها کیلومتر دورتر از مرزهای آبی ایران برای زیرنظر داشتن تردد شناورهای سطحی و زیرسطحی (نقشی که امروز بر عهده تعداد اندکی هواپیمای P-3F اوریون و ایران-۱۴۰ دریایی است) و نیز ارسال هشدار زودهنگام نسبت به آرایش ناوگان دشمن ایفای نقش کرده و در صورت لزوم دستکم از نظر اطلاعاتی به کمک ناوگروه‎های نیروی دریایی ارتش در شرق و غرب اقیانوس هند بشتابد.
 مدیر پروژه مدرن ترین پهپاد کشورمان در بخش دیگری از سخنان خود از ویژگی هایی سخن به میان آورده که با توجه به آنها، قاعدتا پهپاد فُطرس نیز توانایی فیلمبرداری و عکسبرداری هوایی و ارسال تصاویر به صورت زنده (بیدرنگ یا Real time) و امکان ضبط تصاویر در ایستگاه کنترل زمینی، توانایی برنامه‎ریزی رفت و برگشت، اجرای مأموریت به صورت رایانه‎ای با اتکا به خلبان خودکار و سامانه‎های ناوبری داخلی مانند GPS/INS و ارسال دائم اطلاعات پروازی را داراست.
 در واقع همانگونه که در معرفی پهپادهای گذشته عنوان کرده بودیم با توجه به برد پروازی این نوع هواپیماها که کاملاً از دید خارج می‎شوند امکان هدایت آنها به وسیله کاربر از ایستگاه کنترل زمینی به دو صورت نیمه‎خودکار و یا تماماً خودکار وجود دارد. در حالت نیمه‎خودکار، کاربر با دیدن اطلاعات پروازی هواپیما که در صفحه نمایش ایستگاه کنترل زمینی نشان داده می‎شود هواپیما را متناسب با مأموریت، کنترل و هدایت می‌نماید.در حالت تمام خودکار، مختصات جغرافیایی نقاط از پیش تعیین شده و مسیر پرواز توسط کاربر از طریق ایستگاه کنترل زمینی در حافظه تجهیزات الکترونیکی هواپیما ذخیره شده و هواپیما با استفاده از سامانه GPS و ارتفاع‎سنج می‎تواند مسیرهای از پیش تعیین شده را طی نماید. کاربر در حین پرواز می‎تواند در مسیر پرواز تصحیحات مورد نظر فرمانده عملیات را اعمال کند. به علاوه آماده شدن سامانه ملی موقعیت‎یابی زمین پایه و سامانه‎های کاهش خطا و تأخیر GPS در محدوده عملکرد خود به خوبی به کمک سامانه‎های ناوبری داخلی پهپاد خصوصاً برای کنترل خودکار و برنامه‎ریزی شده می‎آیند.
 این مقام مسئول در صنعت دفاعی کشورمان همچنین تاکید کرده است که با توجه به اینکه نیروهای مسلح ایران در سالهای گذشته، پهپاد مدرنی برای انجام ماموریتهای مورد نیاز در ارتفاع بالا نداشتند، مطالعات طراحی و ساخت فطرس از ۷ سال پیش آغاز شده بود. وی با تقدیر از تلاش ها و همکاری سردار دهقان و سردار وحیدی وزرای فعلی و گذشته دفاع، از نقش مهم شرکتهای دانش بنیان در طراحی و تولید این پهپاد سخن گفته و افزوده است: رقابت با آمریکا و صهیونیست ها، ما را بر آن داشت تا دست به تولید این هواپیمای بدون سرنشین مدرن در ایران بزنیم.
منبع: [لینک خارجی برای کاربران مهمان مخفی است، لطفا برای مشاهده لینک ثبت نام نموده و یا وارد سایت شوید]
