Re: الکترونیک به زبان ساده(+فهرست)

پست توسط behnamila »

خیلی عالیه لطفاً ادامه بدید[emoji106] [emoji122] [emoji122] [emoji173]
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
باسلام

ابزار الات لحیم کاری
هویه پیشرفته "هوای گرم "

تصویر
  الکترونیک،دستگاه پیشرفته تر از هویه های معمولی وجود دارد که به ان هویه هوای گرم گفته میشود...    دستگاه همانجور که از نامش پیداست،هوای گرما بالا (تقریبا به اندازه هویه معمولی) به سمت پایه قطعه الکتریکی می فرستد،تا ان پایه به لحیم ها جوش بخورد ...   دستگاه هویه هوای گرم،همراهش یک هویه معمولی هم وجود دارد .. ویژگی دیگر این هویه ، کنترول دمای دستگاه هویه می باشد ...
تصویر
  از اصلی ترین کارهای که می توان با هویه هوای گرم انجام داد. لحیم کاری ایسی و میکروکنترول های SMD می باشد .(بدلیل ریز بودن پایه های قطعات SMD لحیم کاری انها با هویه های معمولی سخت و دشوارست )
تصویر
لحیم کاری ایسی smd به هویه هوای گرم
 ---  هویه گازی   دیگری از هویه وجود دارد که برای زمان اضطرای یا جاهای که برق وجود ندارد کاربرد دارد ..
تصویر
  هویه با گاز کار می کند و تقریبا می توانید ده ها دقیقه با ان کار کنید ...  ----------  هویه باتری دار   دیگری از هویه که با باتری کار می کند....
تصویر
 .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
با سلام

انواع برد مدارهای الکترونیکی

در الکترونیک متناسب به کار ما،انواع اقسام برد مدار الکترونیکی وجود دارد

برد برد Breadboard،برد آزمایشگاهی

بردبرد یکی از بهترین ابزارهای الکترونیک کارها می باشد،ما به کمک ان می توانیم به راحتی مدار خودمان را بدون هزینه و لحیم کاری ، درست کنیم
تصویر
ما به کمک برد برد می توانیم بارها و با سرعت بالا مدار خودمان را بسازیم .
کاربرد اصلی برد برد،آزمایش مدارها می باشد،جهت آشنایی بیشتر با برد برد به اینادرس مراجعه فرمایید.

برد مسی سوراخ دار
تصویر
نوع برد مدار وجود دارد،که به فاصله 1 میلی متر بر روی ان حفره ریز وجود دارد .پشت هر حفره مقداری مس وجود دارد ، و هیچ کدام از حفره های مسی باهم دیگر ارتباطی ندارند . که همین وصل نبود حفره ها ،یک ویژگی ممتاز این بردها می باشد.
ما به کمک برد سوراخ دار،می توانیم به صورت دستی مدار خودمان را مونتاژ کنیم . که این برای مدار ساده به صرفه تر از طراحی مدار(به کمک دستگاه یا اسیدها مدار چاپی) می باشد.
تصویر
تصویر
به طور کلی برد سوراخ دار،برد خوب و کاربردی می باشند .

برد مدار چاپی

نوع برد مدار وجود دارد،که به "برد مدار چاپی" معروف است . تمام پشت این برد مسی و کامل باهم دیگر وصل می باشند .

تصویر
  کار کردن با این برد ها،ابتدا باید به کمک نرم افزار مدار خودمان را طراحی کنیم،سپس به کمک حرارت ان را به برد مدار چاپی بچسبانیم،سپس به کمک اسید،مس های اضافه رو حذف می کنیم .. سپس بعد از سوراخ کاری،قطعات الکتریکی را وصل می کنیم .  مراحل طراحی مدار:
تصویر
ابتدا مدار را به کمک کاغذ کلاسه و حرارت بر روی مدار چاپ می کنند.
---
تصویر
سپس به کمک آب کاغذهای اضافه کنده میشود.
----
تصویر
مدار بر روی برد مسی چاپ شده،حال باید در اسید قرار بگیرید تا مس های اضافه حذف شود
---
تصویر
مدار در اسید قرار گرفته و در حال حذف شدن قسمت های اضافه مسی می باشد
---
تصویر
تصویر
مدار بعد از اسید کاری و سوراخ کاری،اماده لحیم کاری کردن قطعات مدار
  طور کلی،برای کارهای حرفه ی و مدارات پیچیده برد مدار چاپی استفاده میشود .  .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Major
Major
پست: 315
تاریخ عضویت: شنبه 31 مرداد 1394, 3:35 pm
سپاس‌های ارسالی: 506 بار
سپاس‌های دریافتی: 250 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط alirezazarand »

بسیار مطالب جالبی در این تایپیک است.
سلام بر شهیدانی که اتوبوس اتوبوس رفته اند و تریلی تریلی برگشته اند
سلام برشهیدان
سلامتی آقا امام زمان صلوات
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

ابزارهای اندازه گیری و سنجش در الکترونیک

پست توسط sinaset »

بنام خدا
باسلام

ابزارهای اندازه گیری و سنجش در الکترونیک

در الکترونیک انواع و اقسام ابزارهای اندازه گیری و سنجش و ازمایش برای اندازه گیری،سنجش،کشف مشکلات وجود دارد .ما به کمک این ابزارها می توانیم بسیاری از مسائل را متوجه شویم.


ابتدا مولتی متر (multi meter)
تصویر
مولتی متر یکی ابزار بسیار خوب برای اندازه گیری ولتاژ،امپر،مقاومت،فرکانس،خازن،سلف و ... می باشد.

مولتی متر یک ابزار واجب!در دست الکترونیکی کارها می باشد .(جهت اشنایی با مولتی متر به اینتاپیک مراجعه فرمایید.)

مولتی متر در دو نوع کلی آنالوگی و دیجیتالی می باشد . (که امروزه اکثرا با نوع دیجیتالی ان کار می کنند.)

تصویر
مولتی متر دیجیتالی
تصویر
مولتی متر آنالوگی
 حال خود مولتی متر دیجیتالی به نوع تقسیم می شوند  1-سلکتور اتوماتیک 2-سلکتور ساده
تصویر
نوع سلکتور ساده،همانجور که در تصویر می ببینید باید میزان اندازه گیریتان را مشخص کنید،یعنی اگر می خواید ولتاژ DC به میزان 1.2 ولت را اندازه بگیرید،باید سلکتور را در مقیاس 20 ولت و پایین تر بگذارید.
----
تصویر
در سلکتور اتوماتیک،وضعیت سلکتور اتوماتیک است،به عنوان مثال شما،فقط وضعیت اندازه گیری ولتاژ را بر روی اندازه گیری DC قرار میدهید،سپس خود مولتی متر مقایس اندازه گیری را پیدا می کند و نمایش میدهد.
 ادامه دارد..  .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Major
Major
پست: 315
تاریخ عضویت: شنبه 31 مرداد 1394, 3:35 pm
سپاس‌های ارسالی: 506 بار
سپاس‌های دریافتی: 250 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط alirezazarand »

sinaset نوشته شده:بنام خدا.
با سلام


ادامه ابزارهای لحیم کاری .
سیم لحیم  تصویر
سیم لحیم، یک نوع آلیاژ سیمی است که با حرارت نسبتا پایین ذوب میشود.و ما می توانیم از ان برای جوش دادن قطعات الکترونیکی استفاده کنیم.

سیم لحیم از مخلوط 60 درصد قلع و 40 درصد سرب ساخته میشود. (*سرب یک ماده سمی و عصبی کننده است ) که باید زمان استفاده از سیم لحیم،از ماسک استفاده کنیم. تصویر
نکته:طبق استاندارد های اروپا استفاده از سرب در لحیم کاری ممنون می باشد. و برای همین ترکیبات سیم لحیم انها از مخلوط از قلع(بیش از 90 درصد) با مس یا نقره و... می باشد
-----------
تمیز کردن نوک هویه

برای تمیز کردن نوک هویه می توانید از .. تصویر   نسوز     تصویر   ها تمیز کننده.    تصویر   روغن های تمیز    کنید..  ادامه دارد...  .

سیم ها تمیز کننده.   تصویر
شما برای تهیه این سیم ها ابتدا به سوپر مارکت محله رفته و یک عدد سیم ظرف شویی تهیه کرده و با آن نوک هویه را تمیز کرد.
سلام بر شهیدانی که اتوبوس اتوبوس رفته اند و تریلی تریلی برگشته اند
سلام برشهیدان
سلامتی آقا امام زمان صلوات
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
باسلام

ابزارهای اندازه گیری و سنجش در الکترونیک


کلمپ آمپر متر
تصویر
وسیله ساده که به کمک آن می توانیم امپر های بین 20 تا 1000 (و حتا خیلی بیشتر) ! را به راحتی اندازه بگیریم
*البته ما می توانیم به کمک امپر متر،مولتی متر،تا 20 امپر در حال مصرف را اندازه بگیریم. اما روش اندازه گیری امپر متر مولتی متر برای امپر هایی بالا،چندان جالب نیست .

کلمپ امپر متر،با نیرو مغناطیس کار می کند و فقط کافیست سیم فاز (یا نول!) را بین انبرش قرار دهیم و بعد امپر مصرفی را مشاهد کنیم. (توجه کنید که،باید حتما یا سیم فاز یا نول بین انبر کلمپ امپر باشد،تا بتواند امپر مصرفی را بخواند)
تصویر
 -  اسیلوسکوپ (oscilloscope)
تصویر
  بسیار جالب و البته بسیار گران قیمت،که به کمک ان می توانید شکل موج خروجی ، (و به زبان ساده تر حرکات و حالت های جریان برق )را مشاهده کنید.  ،یک ابزار با ارزش می باشد،که به کمک آن ما می توانیم از صحت عملکرد ایسی و میکروکنترولر و ترانزیستور و . (از طریق شکل موج های خروجی و فرکانس تولید انها ) متوجه شد
تصویر
در تصویر بالا،اسیلو اسکوپ،توانایی دارد که به کمک 4 پراب خود 4 موج مختلف را همزمان مقایسه کنید
پراب 1 به قبل از پل دیود وصل شده(رنگ نارنجی، در اسیلواسکوپ شکل موجش سینوسی )
پراب 2و3و4 (رنگ آبی،بنفش،سبز که شکل موج هایشان کامل صاف می باشد)
 .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خداوند بخشنده و مهربان
با سلام


آغاز مبحث سنسورها
تصویر
تصویر
سنسور به خارجی Sensor به زبان فارسی حسگر. به معنی لمس کردن یا احساس کردن چیزی ..

سنسور یکی از اساس ترین قطعات الکترونیک برای درک محیط اطرافمان و فهماندن ان به مدارمان می باشد .! به زبان ساده تر،ما به کمک سنسور یا حسگر، می توانیم شرایط دور اطراف را با دقت بالا بسنجیم و بعد وضعیت را برای مدارمان ارسال کنیم تا مدارمان نسبت به ان ، عکس العملی را نشان دهد.

سنسورها در واقع گوش و چشم و البته زبان ! مدارمان هستن

ما در الکترونیک، بیش از 100 ها نوع سنسور مختلف داریم و روز به روز هم به تعداد انها اضافه تر میشود .
سنسور های برای اندازه گیری و لمس،دما،نور،حرارت،چرخش،تعادل،صوت،سیگنال،انواع گازها،انواع مواد شیمیایی،پزشکی، و... (100 ها نوع دیگر) وجود دارد.
تصویر
دست زدن در مقابل میکروفون،سپس دریافت سیگنال از طریق سنسور میکروفون
-----
تصویر
بررسی اجسام عبوری در خط تولید کارخانه،توسط سنسور.
---
تصویر
عبور چوب از مقابل سنسورها و روشن شدن led ها.
 در اینده مباحث را بیشتر باز خواهیم کرد(انشالله)  .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
با سلام


ادامه مبحث سنسورها
سنسورهای دما
تصویر
سنسورهای دما طیفی وسیعی دارد، و در انواع اقسام مدل ها از 100 تومان تا 100 هزارتومان (و بیشتر) در دقت های مختلف و کارایی ها مختلف ساخته میشود.
ما به کمک سنسور دما می توانیم با دقت بالا دمایی محیط اطرافمان را لمس کنیم. و به مدار بفهمانیم.! یکی کاربردهای مهم فهمیدن دما،برای خود مدار می باشد.! به عنوان مثال اگر دما قطعات سخت افزاریمان بیشتر از یک میزان خاص شد (مثلا 80 درجه) یک عمل خاص صورت بگیرید.. به عنوان مثال،فن سخت افزارمان سریعتر بچرخد،یا که آزیر بکشد. یا که سیستم را خاموش کند یا ..

ارزان ترین دماسنج،دماسنج NTC و PTC یا مقاومت حرارتی (منفی و مثبت) به خارجی "Thermistor"
تصویر
ارزان قیمت ترین دماسنج که ما به کمک ان می توانیم دما را لمس کنیم . دماسنج ها مقاومتی حرارتی ptc , ntc می باشد.

همانجور که مستحضر هستید.مقاومت المانیست که با افزایش دما،اهمش تغییر می کند.حال به کمک همین قاعده که ذکر شده،مقاومت های ntc و ptc ساخته شده است .
تصویر
تصویر
تصویر
مقاومت حرارتی،بعد از افزایش دما جریان را از خود عبور میدهد.
---
تصویر
افزایش و کاهش دما نسبت محیط.. (همانجور که در تصویر می ببینید،به هر میزان که مقاومت افزایش کاهش یا افزایش پیدا می کند،دما هم به همان نسبت نمایش داده میشود
این دماسنج حدود 100 تا 200 تومان قیمت دارد. و بیشتر برای مدارهای انالوگ مورد استفاده قرار می گیرد. و برای مدارهای دیجیتال ،به دلیلی سختی کار کردن با ان و استفاده از کدنویسی پیچیده ، کمتر مورد استفاده قرار می گیرد(که البته در پروژه ها چینی زیاد مورد استفاده قرار می گیرد!)

فرق مقاومت حرارتی NTC با PTC در این است که،NTC با افزایش دما مقاومتش کم میشود ولی PTC با افزایش دما مقاومتش افزایش می یابد. (N اول NTC به خارجیNegtive به فارسی منفی و P اول PTC به خارجی Postive به معنی مثبت )
تصویر
تصویر
آزمایشی با مقاومت NTC، در حالت عادی و در دمایی 25 درجه، مقاومت حدود 10.1 کیلو اهم مقاومت دارد،اما وقتی هویه (روشن شده) را نزدیک ان میکنیم،مقاومت به 1.27کیلو اهم کاهش پیدا می کند
تصویر
آزمایشی با مقاومت PTC،در دمایی 25 درجه،مقاومت 10.1 کیلو اهم،اما وقتی هویه نزدیک ان میشود،83.2 کیلو اهم میشود..
  دارد...  .
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
با سلام

ادامه معرفی سنسورهای دما
سنسور دما LM35
 تصویر  تصویر
lm35 سنسور معروف دما با دقت خوب می باشد. این سنسور از مجموعه مدارات داخلی تشکیل شده،که به نوعی ایسی lm35 باید ان را نام گذاری کنیم.
این سنسور می تونه دما -55 تا +150 درجه سانتی گراد رو اندازه بگیرید.
مکانیزم کاری سنسور lm35 اینطور می باشد که به ازای هر درجه سانتی گراد، +10 میلی ولت، رو به خروجی پایه شماره 2 خودش اضافه می کنه و ما می توانیم به کمک واحد ADC میکروکنترولر ان را بخوانیم .
 تصویر  تصویر

ادامه دارد.....
باتشکر.
"قرآن"(کلام خدا) ...راه سعادت و خوشبختی.
با عرض پوزش،دیگر در انجمن حضور ندارم،که به پیام ها پاسخ بدم.
Colonel II
Colonel II
نمایه کاربر
پست: 4117
تاریخ عضویت: یک‌شنبه 12 اردیبهشت 1389, 12:44 pm
محل اقامت: زمین پهناور خدا ( أرضُ الله الواسعة)
سپاس‌های ارسالی: 4446 بار
سپاس‌های دریافتی: 8566 بار

پست توسط MOHAMMAD_ASEMOONI »

alirezazarand نوشته شده:شما برای تهیه این سیم ها ابتدا به سوپر مارکت محله رفته و یک عدد سیم ظرف شویی تهیه کرده و با آن نوک هویه را تمیز کرد.

سلام
با یک تکه کوچک سمباده ی زبر هم خوب تمیز میشه مثل سمباده ی شماره ی 100 یا 80
صرفه‌جویی های میلیونی در هزینه‌های خودرو

صرفه‌جویی های میلیونی در هزینه‌های زندگی

برنامه‌های کاربردی اندروید و اطلاعات مهم در مورد تنظیمات اندروید

جسارتاً آموزش توبه به زبان ساده

توصیه‌های مهم امنیتی

توصیه‌های بسیار مهم بهداشتی

تاپیک جامع سرویس و تعمیر و مشاوره آبگرمکن و پکیج

سوالات سیستم آبرسانی ساختمان


 دوستِ عزیز، چه باور کنی چه باور نکنی چه خوشت بیاد چه خوشت نیاد ،همه ما آسمونی هستیم وشمارش معکوس برای بازگشتمون ازهمون روزِ اولِ خلقتمون شروع شده و حسابِ بسیار دقیقی هم در انتظارمونه.
یه آسمونیِ فعّال باش که آزمایشِ دنیا تکرارشدنی نیست.

باور نمیکنی؟ همۀ ثروت و قدرت و هوش و دانش و نفوذت رو به کار بگیر
تا مانعِ پرواز بشی.
قبول نداری؟
این شما واین هم دنیا

Colonel II
Colonel II
نمایه کاربر
پست: 7545
تاریخ عضویت: سه‌شنبه 26 آذر 1387, 4:20 pm
سپاس‌های ارسالی: 9280 بار
سپاس‌های دریافتی: 22099 بار

Re: الکترونیک به زبان ساده(+فهرست)

پست توسط sinaset »

بنام خدا
با سلام

ادامه معرفی سنسورهای دما
سنسور دمایی دیجیتالی DS18b20
تصویر
این سنسور خروجیش انالوگی نبود و به صورت دیجیتال اطلاعات را ارسال می کند .
خوبی این سنسور این است که می توانید تعداد بالایی از ان را فقط توسط یک سیم به میکروکنترولر وصل کرد (توسط سخت افزار ارتباطی، به نام "1wire" میکروکنترولر )

تصویر
  سنسور می تواند دمایی -55 تا +125 را اندازه گیری کند.   پاسخگویی این سنسور کمی دیر می باشد و حدود 0.75 ثانیه طول می کشد تا یک داده دما را ارسال کند.

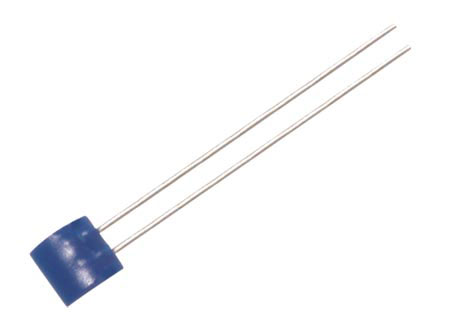

  سنسور دما PT100
تصویر
  سنسور می تواند دمایی -50 تا 500+ ! را اندازه بگیرید. و از این رو برای اندازه گیری دماهای بالا از این سنسور بیشتر استفاده میشود..   سنسور معمولا به کمک یک قاب محافظ استفاده میشود ..
تصویر
 سنسور دما و رطوبت سنج دیجیتال DHT22 و DHT11
تصویر
  از دو سنسور رطوبت سنج و دما سنج تشکیل شده و می تواند به صورت دیجیتال به ما خروجی تحویل دهد.
تصویر
  سنسور حدود 1 خوردی ثانیه طول می کشد تا اطلاعاتش را برای خروجی ارسال کند.   dht22 دقتش بالاتر از مدل dht11 می باشد .اما به طور کلی هر دو سنسور خوب می باشند.   سنسور می تواند از 0 تا 100 درصد ، رطوبت و دما از -40 تا 125+ را اندازه بگیرید (در مدل dht11، دقتش پایین تر می باشد و رطوبت را 100 درصد نمی تواند نشان دهد ...)  ====   کلی در دنیایی الکترونیک سنسورهای دما و رطوبتی بیشتر می باشد،و ما سعی کردیم در چند پست،مدل های معروف و کاربردی را معرفی کنیم (گرچه بیشتر از این می باشد) امیدوارم بدردتون خورده باشد.  .
