Re: .::اطلس هواپيماهاي جنگي::.

پست توسط moh-597 »

[External Link Removed for Guests]


نام هواپیما Sukhoi Su-24

1- نقش هواپیما : بمب افکن
2- نام کشور سازنده : روسیه
3- نام شرکت سازنده : سوخو
4- سال ساخت : 1976
5- حداکثر سرعت : 35/1 ماخ
در ارتفاع پایین : 08/1 ماخ
6- سقف ارتفاع پرواز : 16500 متر
7- وزن : 22300 کیلوگرم
هنگام برخاستن : 35910 کیلوگرم
حداکثر وزن : 39700 کیلوگرم
8- طول هواپیما : 67/22 متر
9- طول باله ها :
بسته: 36/10 متر
باز :63/17 متر
10- ارتفاع هواپیما : 92/5 متر
11- برد : 650 کیلومتر
12- موتور : 2× Saturn/Lyulka AL-21F-3A turbojets
با قدرت 75 کیلونیوتن همراه با پس سوز 8/109 کیلونیوتن
13- مساحت بال : 2/55 مترمربع
14- خدمه : 2 نفر
15- ظرفیت باک داخلی : 10385 کیلوگرم تا 11100 کیلوگرم
16- تسلیحات :
مسلسل 23 میلیمتری
AS-7/9/10/11/12/14, AA-8, FAB-500, TN-1000, AA-11

کشورهای دارنده :
روسیه - ایران - آذربایجان- بلاروس-قزاقستان - لیبی-سوریه-ارکراین-عراق-آنگولا-ازبکستان-الجزایر



با تشکر فراوان از همه عزیزان, دوستان گرامی, برای مشاهده فهرست اسامی جنگنده های معرفی شده کافی است به صفحه 1 مراجعه فرمایید.از همکاری دوستانم نهایت سباس را دارم.
SAMAN
پاينده باد ايران زنده باد ايراني

وبلاگ من
[External Link Removed for Guests]

صفحه اینستاگرام
[External Link Removed for Guests]
Super Moderator
Super Moderator
نمایه کاربر
پست: 3101
تاریخ عضویت: یک‌شنبه 22 بهمن 1385, 4:25 pm
سپاس‌های ارسالی: 19718 بار
سپاس‌های دریافتی: 21366 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط SAMAN »

داگلاس اسکای هاوک A-4

 [External Link Removed for Guests]

نام هواپیما : اسکای هاوک


1- نقش هواپیما: تهاجمی ضربتی
2- نام کشور سازنده : امریکا
3- نام شرکت سازنده: مک دانل داگلاس
4- سال ساخت: 1955 برابر 1333
5- حداکثر سرعت: 1080 کیلومتر در ساعت
6- سقف ارتفاع پرواز :12000 متر
7-- نرخ اوج گیری:43 متر در ثانیه
8- وزن : 4.7 تن خالی / بیش از 8 تن با بار کامل و ماکزیمم 11.1 تن در حخالت تیک آف
9- طول هواپیما: 12.22
10- طول باله ها:8.38
11- ارتفاع هواپیما:4.57
12- برد هواپیما :3220 کیلومتر
13- موتور: یک موتور توربو جت بدون پس سوز با قدرت 41 کیلو نیوتن به مدل J-53-P408A
14- رادار: APG-53A
15- خدمه: 1 نفره و دو نفره
16- توضیحات:

سایدویندر / موشک ضد رادار شرینک / موشک هوا به سطح ماوریک / موشک هوا به سطح بول پاپ AGM-12 / موشک های تاکتیکی اتمی

بمب خوشه ایی MK-20 روک ای - MK-7/APAM-59 / بمب هدایت شونده ی AGM-62 / بمب های MK-81 , 82 و بمب های تاکتیکی اتمی

لطفا طبق بنده های قانون این تاپیک هواپیمای مورد نظر را معرفی کنید. تصویر

برای دیدن فهرست جت های معرفی شده به صفحه اول مراجعه فرمایید. تصویر
پیام حکم قتل خود شنفتن مرا خوشتر بود, از یک تملق به نزد مردمان سفله گفتن!
Captain II
Captain II
نمایه کاربر
پست: 1297
تاریخ عضویت: شنبه 15 تیر 1387, 10:25 pm
سپاس‌های ارسالی: 1856 بار
سپاس‌های دریافتی: 3545 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط sand_fighter »

Yak-38
تصویر
تصویر
نقش هواپیما: تهاجمی ضربتی
نام گذاری ناتو : فورجر FORGER
کشور سازنده :روسیه (شوروی سابق)
شرکت سازنده : یاکوولف
نیرو : یک موتور توربوجت تومانسکی با سیستم رانش چرخان و دور موتور توربوجت ریینسک RD38 بر آزا
ابعاد :
طول : 53FT
ارتفاع : 13FT
دهانه ی بال : 23FT
وزن خالی : 6915 KG
بیشترین وزب برخاستن : 9600 KG
بیشترین سرعت افقی: 1150 KM/H
برد : با دو بمب 500 کیلو گرمی 440MK
تسلیحات : دو پایه نصب تسلیحات در زیر بال ها
خدمه : یک نفر
قابل به حمل : موشک هوا به هوا 2 بمب 500 کیلو گرمی یا موشک نزدیک برد هوا به سطح


توضیحات: در 18 نوامر 1972 (1351) یاک 38 آزمایشات خودش را از روی ارشه ی ناو شروع کرد و در سال 1987 با تولید 231 فروند خط تولیدش بسته شد و در سال 1993 از خدمت کنار گذاشته شدن !

کپي از مطلب تنها با ذکر نام CentralClubs مجاز ميباشد
Super Moderator
Super Moderator
نمایه کاربر
پست: 3101
تاریخ عضویت: یک‌شنبه 22 بهمن 1385, 4:25 pm
سپاس‌های ارسالی: 19718 بار
سپاس‌های دریافتی: 21366 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط SAMAN »

YF-23 Black Widow II

 [External Link Removed for Guests]
نام هواپیما : بیوه زن سیاه / وای اف-23


1- نقش هواپیما: جنگنده تاکتیکی پیشرفته
2- نام کشور سازنده : امریکا
3- نام شرکت سازنده: مک دانل داگلاس و نورث روپ
4- سال ساخت: 1990
5- حداکثر سرعت: 2 ماخ
6- سقف ارتفاع پرواز : -
7-- نرخ اوج گیری: -
8- وزن : ماکزیمم تیک آف 29 تن
9- طول هواپیما: 20.6 متر
10- طول باله ها:13.3 متر
11- ارتفاع هواپیما:4.3 متر
12- برد هواپیما : 800 گره دریایی بدون سوخت گیری دوباره
13- موتور: دو عدد موتور توبو فن YF-119 ساخت پرات اند ویتنی و یا دو موتور YF-120 توربو فن ساخت جنرال الکتریک
14- رادار: -
15- خدمه: 1 نفره
16- توضیحات:
حمل 4 موشک آمرام و 4 موشک سایدویندر

توضیحات بیشتر در بخش هواپیماهی نظامی سایت سنترال کلابز, کامل ترین مرجع برسی هواپیماهی نظامی در ایران
پیام حکم قتل خود شنفتن مرا خوشتر بود, از یک تملق به نزد مردمان سفله گفتن!
Major
Major
نمایه کاربر
پست: 533
تاریخ عضویت: یک‌شنبه 15 آذر 1388, 1:35 pm
سپاس‌های ارسالی: 809 بار
سپاس‌های دریافتی: 2689 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط shadow.of.death »

vonvair F-102 Delta Dagger

تصویر

F-102 در سال 1956 به عنوان یک جنگنده بالقوه جهت رهگیری بمب افکن های روسیه در جنگ سرد وارد نیروی هوایی آمریکا شد.
طراحی این جنگنده دارای مشکلاتی بود که باعث شد خیلی زود در سال 1960 جنگنده F-101 جایگزین آن شود.
اکثر جنگنده های F-102 به گارد ملی هوایی آمریکا انتقال یافتند تا اینکه در سال 1975 از خدمت خارج شدند.
این جنگنده در جنگ ویتنام حضور داشت که در آنجا 15 فروند از این جنگنده مفقود شد، 3 فروند مورد حمله نیروهای دشمن قرار گرفت و 12 فروند نیز دچار سانحه شدند.

مشخصات:

خدمه: فقط خلبان
طول : 20.83 متر
طول بال : 11.61 متر
ارتفاع : 6.45 متر
وزن بدون بال : 8.777 کیلوگرم
حداکثر وزن هنگام بلند شدن: 14.300 کیلوگرم
موتور: یک موتور توربوجت J57-P-25
حداثر سرعت: 1.25 ماخ
محدوده پرواز : 2175 کیلومتر
سقف پرواز: 16.300 متر
سرعت اوج گیری : 66 m/s
تسلیحات:
1- بیست و چهار موشک غیر هدایت شونده 2.75 اینچی
2- شش موشک هوابه هوای AIM-4 یا سه موشک AIM-4 و یک موشک AIM-26 با کلاهک معمولی یا هسته ای
به جای آنکه به تاریکی لعنت بفرستی ، یک شمع روشن کن.
[External Link Removed for Guests]
Major
Major
نمایه کاربر
پست: 533
تاریخ عضویت: یک‌شنبه 15 آذر 1388, 1:35 pm
سپاس‌های ارسالی: 809 بار
سپاس‌های دریافتی: 2689 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط shadow.of.death »

F-20 Tigershark

تصویر


جنگنده F-20 در سال 1980 به عنوان بهینه سازی شده جنگنده F-5 طراحی شد.به دلایل سیاسی این جنگنده در درجه اول جهت صادرات در نظر گرفته شده بود که فقط سه فروند از این جنگنده تولید شد و این پروژه خیلی زود در سال 1990 متوقف شد.

مشخصات:

خدمه: فقط خلبان
طول : 14.2 متر
طول بال : 8.1 متر
ارتفاع : 4.2 متر
وزن بدون بال : 5,090 کیلوگرم
حداکثر وزن هنگام بلند شدن: 11,920 کیلوگرم
موتور: یک موتور توربوفن F404-GE-100
حداثر سرعت: 2.1 ماخ
محدوده پرواز : 555 کیلومتر
سقف پرواز: 16,800 متر
سرعت اوج گیری : 255 m/s
تسلیحات:
1- تیر بار 20 میلیمتری
2- پنج جایگاه حمل سلاح با مجموع ظرفیت 3,600 کیلوگرم
3 - یک جفت موشک AIM-9
به جای آنکه به تاریکی لعنت بفرستی ، یک شمع روشن کن.
[External Link Removed for Guests]
Major
Major
نمایه کاربر
پست: 533
تاریخ عضویت: یک‌شنبه 15 آذر 1388, 1:35 pm
سپاس‌های ارسالی: 809 بار
سپاس‌های دریافتی: 2689 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط shadow.of.death »

Sukhoi Su-47 Berkut



تصویر




در سپتامبر 1997 su-47 ساخته شده اولین پرواز آزمایشی خود را انجام داد. این جنگنده توسط شرکت سوخو در جهت ساخت جنگنده ای با قابلیت مانور بالا و درجا ایستادن در حین حرکت ساخته شد. گرچه تحقیقات زیادی روی این جنگنده شد و این موضوع را میتوان از شکل ظاهری آن فهمید. فرم این جنگنده ممکن است بر اساس ظاهر جنگنده نسل پنجم میگ 1.44 باشد.



خدمه: فقط خلبان
طول : 22.6 متر
طول بال : 16.7 متر
ارتفاع : 6.4 متر
وزن بدون بال : 25600 کیلوگرم
حداکثر وزن هنگام بلند شدن: 34000 کیلوگرم
موتور: دو موتور توربوفن D-30F6
حداکثر سرعت: 2200 km/h
محدوده پرواز : 3300 کیلومتر
سقف پرواز: 18000 متر

تسلیحات:
1- توپ 30 میلیمتری
2 - امکانات موجود برای استفاده از موشکهای هوابه هوای R-77
به جای آنکه به تاریکی لعنت بفرستی ، یک شمع روشن کن.
[External Link Removed for Guests]
Super Moderator
Super Moderator
نمایه کاربر
پست: 3101
تاریخ عضویت: یک‌شنبه 22 بهمن 1385, 4:25 pm
سپاس‌های ارسالی: 19718 بار
سپاس‌های دریافتی: 21366 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط SAMAN »

F-7 MP

 [External Link Removed for Guests]


نام هواپیما : اسکای بولت Sky bolt


1- نقش هواپیما: رهگیــــــــــر دفاع هوایی با توانایی انجام ماموریت در تمام شرایط جوی
2- نام کشور سازنده : چیــــــــــــن
3- نام شرکت سازنده: چنگـــــــــــــــــدو
4- سال ساخت: 1960 (1350 )
5- حداکثر سرعت: 2175 کیلومتر در ساعت معادل با 2.05 برابر سرعت صوت
6- سقف ارتفاع پرواز : 18200 متر
7-- نرخ اوج گیری: 10800 متر در دقیقه
8- وزن : ماکزیمم تیک آف 7.1 تن
9- طول هواپیما: 14.89 متر
10- طول باله ها: 7.15 متر
11- ارتفاع هواپیما: 4.10 متر
12- برد هواپیما : 1740 کیلومتر با داشتن 2 موشک هوا به هوا و 3 مخزن سوخت اضافه
 13- موتور: یک موتور توربو جت WP7B  14- رادار: رادار گریفو با برد کشف 30 ناتیکال مایل معادل با 56 کیلومتر
15- خدمه: 1 نفر در مورد شکاری رهگیر و 2 نفر در نمونه های آموزشی
16- توضیحات:

هواپیمای مورد اف-سون اسکای بولت نمونه ارتقا داده شده ی اف-سون ایرگارد است. ارتش پاکستان 160 فروند از این جنگنده را در اختیار دارد. هواپیمایی که توانایی حمل موشک های هوا به هوای سایدویندر/ ماژیک/ PL-2 ,5,7 / را دارد. کجهز به 2 قبضه توپ 30 میلیمتری می باشد.
توانایی حمل بیش از 1 تــــــــــــن از بمب های 50 و 150 کیلوگرمی ( 250 و 750 پوندی) را دارد و ....

خواهشمندم دوستان طبق بند ها هواپیما را معرفی بفرمایید تصویر
پیام حکم قتل خود شنفتن مرا خوشتر بود, از یک تملق به نزد مردمان سفله گفتن!
Major
Major
نمایه کاربر
پست: 533
تاریخ عضویت: یک‌شنبه 15 آذر 1388, 1:35 pm
سپاس‌های ارسالی: 809 بار
سپاس‌های دریافتی: 2689 بار

Re: .::اطلس هواپيماهاي جنگي::.

پست توسط shadow.of.death »

su T50- pak fa


تصویر

این هواپیمای نسل پنجم روسیه با همکاری شرکتهای سوخوی روسیه و هال هند ساخته شده و قرار است که جایگزین میگ 29 و سوخو 27 شود.


مشخصات :

خدمه : 1 نفر
طول: 18.5 متر
طول بال: 13.9 متر
ارتفاع: 4.7 متر
سطح مقطع: 78.8 متر مربع
وزن خالی: 18500 کیلوگرم
وزن بارگیری شده: 26000 کیلوگرم
وزن قابل حمل: 7500 کیلو گرم
حداکثر وزن هنگام برخاستن: 37000 کیلوگرم
موتور: 2 عدد موتور جدید نامگذاری نشده
حداکثر سرعت: 2600 km/h
برد: 4000-5500 کیلومتر
سقف پرواز: 20 کیلومتر
نرخ اوج گیری: 350 متر/ثانیه


تسلیحات:
1- دو توپ 30 میلیمتری
2- 8 جایگاه داخلی و 8 جایگاه خارجی برای R74 و R77
به جای آنکه به تاریکی لعنت بفرستی ، یک شمع روشن کن.
[External Link Removed for Guests]
Captain II
Captain II
نمایه کاربر
پست: 1120
تاریخ عضویت: جمعه 26 مهر 1387, 9:39 am
محل اقامت: همشهری فضل الله جاوید نیا
سپاس‌های ارسالی: 2466 بار
سپاس‌های دریافتی: 8401 بار

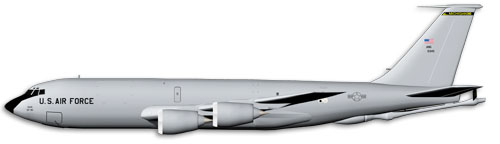

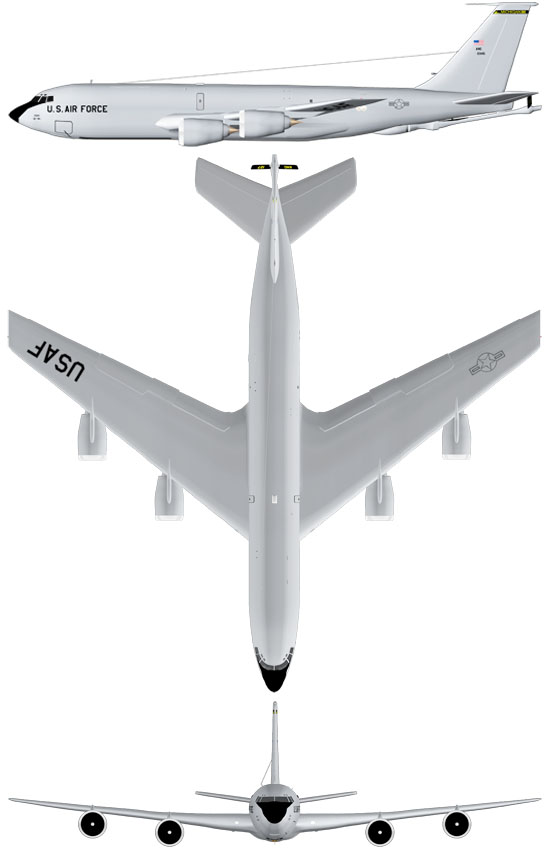

KC-135

پست توسط javadfakoori »

تصویر


کشور سازنده: آمریکا

ماموریت: سوختگیری هوایی, ترابری هوایی

حداکثر سرعت: 450Kt 530mph

حداکثر برد عملیاتی: 4627km / 2875miles

ابعاد: ظرفیت 39.88 متر

طول: 41.35 متر

ارتفاع: 12.70 متر

وزن: حداکثر وزن برخاستن: 146.284 کیلوگرم

حداکثر ظرفیت سوخت: 203.288 پوند

نیروی رانش: 4 موتور 9997-kg

سلاح: ندارد

کشور های دارنده:

استرالیا-برزیل-فرانسه-اسراییل-ایتالیا-مراکش-سنگاپور-آفریقای جنوبی-ترکیه-اسپانیا-ایالات متحده-ونزویلا

[External Link Removed for Guests]

تصویر

[External Link Removed for Guests]
