آموزش ترازیابی دقیق

[hani1459]

  دقیق:
  دقیق با استفاده از [External Link Removed for Guests]ویژه از جمله متداول­ترین روشها دراجرای طرحهای عمرانی و توسعه کشور می باشد اجرای پروژه هایی نظیر تهیه پروفیل هایطولی مسیر رودخانه ها راهها خطوط انتقال نیرو و ۰۰۰ نیازمند کار ترازیابی می باشندعلاوه بر این از این روش در اجرای شبکه های ترازیابی سراسری کشوری و ایجاد نقاطپایه (کنترل زمینی ) برای تبدیل عکسهای هوایی و ماهواره ای به نقشه استفاده می گرددبا وجود دقت بسیار بالای روش ترازیابی سنتی اجرای این روش بسیار زمان بر و پر هزینهبوده و تاکنون روش جایگزینی نیز برای نقشه برداران متصور نبوده است و هنوز هم بعد از گذشت سالیان این عملیات در کشور ما و تنها توسط سازمان نقشه برداری کشور …
 [External Link Removed for Guests]برای رفتن به ادامه مطلب و مطالعه ادامه مقاله بر روی تیتر مطلب کلیک



  نبوده است و هنوز هم بعد از گذشت سالیان این عملیات در کشور ما و تنها توسط سازمان نقشه برداری کشور صورت می­پذیرد . تراز یابی مقصود از ترازیابی یا نیولمان
Leveling
تعیین اختلاف ارتفاع بین دو یا چندین نقطه (نسبت به هم یا نسبت به یک سطح مبنای معین)است که با استفاده از دستگاههای مختلف و با روشهای گوناگون صورت می گیرد.منظور از ارتفاع نقطه ای مثل A فاصله قائم این نقطه از سطح ارتفاعی مبداء(ژئوئید )است .به مجموعه نقاطی که ارتفاع آنها یکسان باشد سطح تراز می گویند.فاصله بین دو سطح تراز یا همپتانسیل تعیین کننده اختلاف ارتفاع بین نقاط واقع بر روی ان دو سطح است.چون اندازه گیری ارتفاع هر نقطه از سطح مبنا میسر نیست لذا در نقشه برداری موقعیت هر نقطه را از نظر ارتفاعی نسبت به نقطه مشخص دیگری که ارتفاع آن نسبت به مبدا ء معلوم است تعیین می­کنند و یا انکه ارتفاع را به طور نسبی (با مبداء فرضی )معین می­کنند.
  [External Link Removed for Guests] عملیات ارتفاعی از نظر دقت به صورت زیر طبقه بندی می گردد.۱-تراز
  یابی بسیار
  یابی دقیق درجه یک ۳-تراز یابی دقیق درجه دو ۴-تراز یابی درجه سه(معمولی) ۵-تراز یابی درجه چهارم ترازیابی
  عملیات که دارای دقت زیادی است برای کارهای اجرایی دقیق انجام می شود بطور مثال کاربرد ترازیابی دقیق را می توان در صنعت و مکانیک ( جاگذاری و نصب دستگاههایی مانند توربین ، ژنراتور و … ) همچنین در صنعت و سایر مواردی که نیاز به ترازیابی دقیق و تعیین ارتفاع دقیق دارد استفاده می شود .
  سبب دقت زیادی که در ترازیابی مورد نظر است ، دقت ابزار و وسائلی که در این کار استفاده می شود نیز باید از نظر مشاهده و برداشت بالا باشد . بنابراین با توجه به دقتی که احتیاج داریم روشهای مشاهده باید به نحوی باشد که خطاها و عوامل موثر در بوجود آمدن آنها را در مشاهدات حذف و یا به حداقل برسانیم که این روشها می تواند به نحوی محاسباتی و یا عملیاتی باشد . مثلاً خطای کلیماسیون دستگاه را می توان با مساوی گرفتن فاصله شاخصهای عقب و جلو تا دوربین حذف کرد . در ترازیابی دقیق قرائت مستقیم ۰٫۱ میلیمتر و دقتی که ما حدث می زنیم ۰٫۰۱ میلیمتر می باشد .
  مورد نیاز جهت عملیات ترازیابی دقیق :
  [External Link Removed for Guests]
  شاخص دو لبة انوار دارای تراز و پایه های مخصوص آن ( میر دو لبه )
  سکل ( دو عدد )
  متر برای متر
  دفترچه ترازیابی

  چتر
  میخ
  ریسمان (جهت سهولت کار )
  مکانیکی N3 ویلد :
  N3 که دقیقترین ترازیاب مکانیکی است و دوربینهای دیجیتالی هم به سختی به دقت آن می رسند ، دارای میکرومتر می باشد که برای ترازیابی سه رقم ( عدد صحیح ) بر روی میر و سه رقم بر روی میکرومتر قرائت می شود که رقم سوم بر روی میر توسط عامل حدس زده می شود .
  دو لبة انوار ( میر دو لبه ) :
  شاخصها دارای دو لبه می باشند ، به لبه ای که اعداد کوچکتر روی آن نوشته شده است اصطلاحاً لبة کوتاه می گوییم و به لبه ای که اعداد بزرگتر روی آن نوشته شده است لبة بلند گوییم .
  میرهای انوار ، عبارت است از اختلاف قرائت لبة بلند با قرائت لبة کوتاه که برابر با ۳۰۱٫۵۵۰ می باشد ; یعنی در شرایط ایده آل اختلاف قرائت لبة بلند با لبة کوتاه باید برابر ۳۰۱٫۵۵۰ باشد که این عدد به اندازة ±۰٫۰۳۰ قابل تغییر است یعنی اختلافهای <301.580 Δ۳۰۱٫۵۲۰< قابل قبول می باشند .
  از قرار دادن میر بر روی سکل مخصوص باید حتماً حلقة مخصوص موجود برای هر میر را به انتهای آن بست و سپس میر را درون حلقه قرار داد . میرها به پایه بسته شده و به وسیلة پایه ها و تراز موجود بر روی میر ، پس از قرار گرفتن بر روی سکل تراز می شوند .
  صحرائی :
  استفاده از دوربین ترازیاب حتماًتراز­یابی دقیق باید ۱۰ دقیقه قبل از شروع به قرائت در بیرون از کیس خود قرار بگیرد تا درجه حرارت تک تک قطعات آن با محیط اطرف یکسان شود هنگامیً که ترازیابی در زیر آفتاب انجام گیرد حتماً باید از چتر استفاده نمود و دوربین را به طور کامل در زیر سایه چتر قرار دهیم در غیر این صورت در مشاهدات ما خطا بوجود خواهد آمد . در هنگام حرکت نیز دوربین باید در زیر چتر صحرایی قرار داشته باشد و در این حالت باید دوربین را جهت استقرار در نقطه جدید حرکت داد ،در کل دوربین به هیچ وجه نباید در زیر آفتاب قرار گیرد .
  محاسبه ( مشاهدات ترازیابی دقیق ) :
  نوشتن و محاسبةمشاهدات ترازیابی دقیق از فرم مخصوص مشاهدات استفاده می شود که از هر سری مشاهدات دو نسخه (دو برگ) موجود است که محاسبات بر روی نسخة دوم توسط قرائت کننده در دفتر کار انجام می گیرد .
  برگ :
  برگ اوراق ترازیابی باید کاملاً پر شود یعنی نوع عملیات ( رفت یا برگشت ) ، شمارة دفتر ، شماره صفحه ، صفحة مسلسل ، نام منطقه عملیاتی ، وضعیت هوا ، تاریخ و ساعت انجام عملیات و همچنین نوع و شمارة دوربین و شمارة میرها ، ایستگاه مبدا و مقصد ، دمای شروع و پایان کار و وضعیت خورشید و باد باید نوشته شود .
  مورد وضعیت خورشید و باد باید با توجه به گراف خورشید و باد عدد مربوط به این قسمت را پر کنیم (که در قسمت محاسبات با توجه به این عدد تصحیحاتی اعمال خواهد گردید ) .
  ها در ترازیابی دقیق :
  مختلفی بر سر راه ترازیابی دقیق وجود دارد که اکثراً خطای دستگاهی می باشد و می توان از آن جمله به موارد زیر اشاره نمود :
  خطای
  خطای نشست قائم میر ها و
  خطای کلیماسیون
  خطای قائم نبودن میر
  خطای درجه بندی میر و …
  ابزار ترازیابی دقیق :
  کنترل تراز میر­های
  مورد نیاز جهت آزمایش دوربین جهت کنترل خطای قائم نبودن میر ها (خطای تراز میرهای انوار) :
  دوربین [External Link Removed for Guests] (۲ دستگاه)
  سه پایه(دو عدد)
  میر انوار )که برای ترازیابی دقیق استفاده می گردد و یا قرار است تراز آنها کنترل شوند(

  میخ

  آچارهای
  کنترل :
  انجام عملیات ترازیابی ، قبل از هر اقدامی حتماً باید تجهیزات مربوطه کنترل گردد .یکی از این کنترل­ها ، کنترل کردن ترازهای تعبیه شده بر روی میرهای مورد استفاده در این عملیات است .
  تراز بودن میر (انوار) :
  کنترل تراز هر یک از [External Link Removed for Guests]ابتدا توسط یک دوربین تئودولیت و متر دو امتداد عمود بر هم پیدا می­کنیم ( حتی الامکان به صورتی که تشکیل یک مثلث متساوی الاضلاع را بدهند) .
  از پیاده کردن دو امتداد عمود بر هم از دو دوربین تئودولیت موجود یکی را در انتهای یک امتداد و دیگری را در انتهای امتداد دیگر قرار می­دهیم و به طور کامل این دو دوربین را به طور دقیق در نقطه انتهای هر­یک از امتدادهای پیاده شده استقرار می­دهیم .
  مرحله بعدی میر انواری که قرار است تراز آن کنترل گردد در محل تقاطع دو امتدا پیاده شده باید قرار داده شود این استقرار به این نحو باید انجام پذیرد که ابتدا سکل را بر روی نقطه تقاطع قرار می­دهیم و سپس میر انوار را بر روی آن به نحوی سوار می­کنیم که دو میله نگهدارنده میر هر یک در راستای هر کدام از امتدادهای پیاده شده مورد نظر قرار گیرد پس از انجام این عمل میر را تراز می­کنیم .
  از تراز کردن میرها عاملی که در پشت یکی از این [External Link Removed for Guests]قرار دارد تار قائم دوربین مورد نظر را به گوشه انتهای میری که در محل تقاطع قرار دارد و تراز شده نشانه روی می­کند (به طور دقیق بر لبه کناری میر نشانه روی می­کند) ، سپس تلسکوپ تئودولیت مورد نظر را حول محور افقی(ثانویه) دوربین به آرامی و روبه سمت بالا حرکت می­دهد و کنترل میکند تا ، تار قائم دقیقاً بر روی لبه کناری میر مورد نظر حرکت کند اگر تارقائم در حرکت رو به بالا بروی لبه حرکت نکرد ، باید عاملی که در پشت دوربین قرار دارد به عامل دیگری که در کنار میر ایستاده علامت دهد و عاملی که در کنار میر قرار دارد با استفاده از گیره نگهدارنده ای که عمود بر امتداد استقرار دوربین است به میزانی جا به جا کند که عامل مستقر در پشت دوربین علامتی مبنی بر قرار داشتن تار قائم دوربین بر لبه میردر کل طول جابه جای تلسکوپی دوربین قرار داشته باشد .
  عملیات را عیناً برای امتداد دیگر نیز انجام می­دهیم . این پروسه تا زمانی که لبه های انتخاب شده دو طرف میر مورد نظر بر روی تار قائم تلسکوپ هر دو دربین بدون انحراف (از تارها) مشاهده شود .
  این زمان اگر حباب میر مورد نظر از حلقه میانی خارج شده باشد نشانگر این است که تراز میر ما کالیبره نیست در این حالت برای کالیبره کردن تراز با استفاده از آچارهای مخصوص پیچ­های تراز مورد نظر را به نحوی تغییر می­دهیم که حباب دقیقاً در وسط تراز قرار گیرد .


 [External Link Removed for Guests]


[MOHAMMAD_ASEMOONI]

سلام . با تشکر از شما .
اسم این دستگاه به انگلیسی چی هست ؟

[SMH]

سلام . با تشکر از شما .
اسم این دستگاه به انگلیسی چی هست ؟

سلام دوست عزیز
سوالتون نامفهومه....
اگه ممکنه توضیح بیشتری راجع به سوالتون توضیح بدید تا به سوالتون جواب صحیح داده بشه .

[MOHAMMAD_ASEMOONI]

سلام
دستگاه یا دوربین ترازیاب به انگلیسی چی بهش میگن ؟

[hani1459]

سلام
دستگاه یا دوربین ترازیاب به انگلیسی چی بهش میگن ؟

دوربین نقشه برداری( تئودولیت Theodolite )

[SMH]

سلام
مرسی هانی جان
این مدلی که شما گفتید ( تئودولیت ) ورژن تقریبا جدید این دستگاه هستش
یک مدل قدیمی تر هم داریم که به اون دوربین نیوو ( nevo ) میگن
او دوربین کاملا انالوگ هستش و دوربین تئودولیت ترکیبی از دیجیتال و انلوگ هستش
ودر اخر دوربین های دیجیتال هم داریم که با اشعه و از این چیزا کار میکنن ....

اینم عکس دوربین نیوو

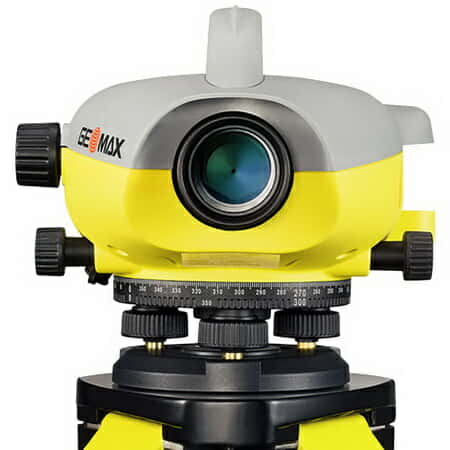

اینم یه عکس از دوربین دیجیتال
